CTH01-868M Kompakter 12-Kanal LoRaWAN Energie- und Leistungslogger
Zur Zeit nicht auf Lager, versandfertig in 30 Tagen, danach Lieferzeit 1-3 Werktage
370,00 €
Vorkasse
Rechnung 30 Tage
PayPal
Kredit- oder Debitkarte
SEPA Lastschrift
Rechnung

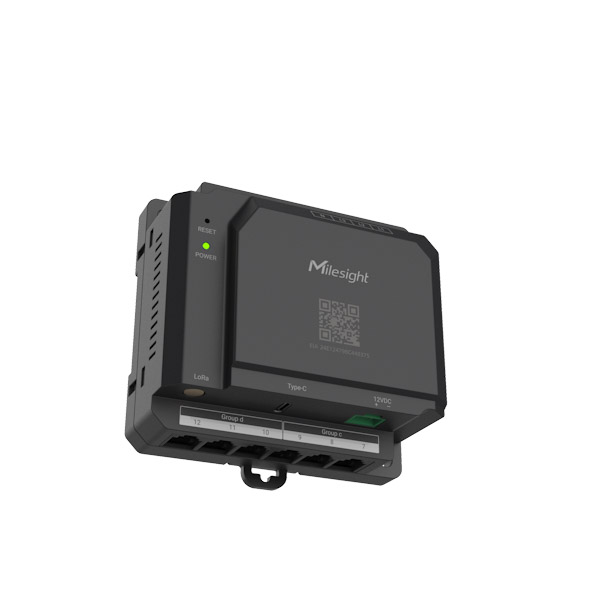

Der Milesight CTH01 Smart Power Monitor Hub ist eine hochperformante Multi-Channel-Lösung für die präzise Erfassung und Analyse elektrischer Parameter in modernen IoT-Umgebungen. Das Gerät unterstützt die simultane Akquisition von bis zu 12 Stromkanälen sowie 3 Spannungskanälen und liefert durch hochpräzise Berechnungen tiefe Einblicke in Lastprofile, Energieverbrauch und Power Quality. Dank der Integration von LoRaWAN® für die drahtlose Kommunikation und Bluetooth für die lokale Konfiguration via App fügt sich der Hub nahtlos in Energiemanagementsysteme ein. Er bietet eine zuverlässige Datenbasis für Energiesparmaßnahmen, vorausschauende Wartung (Preventative Maintenance) und eine exakte Kostenallokation in komplexen Infrastrukturen.
Hauptmerkmale
- Umfassendes Monitoring: Hochpräzise Messung von Wirk-, Blind- und Scheinleistung sowie Energie (konform nach IEC 62053-21/23).
- Power Quality Analyse: Überwachung von Voltage/Current THD und dreiphasiger Spannungsunsymmetrie.

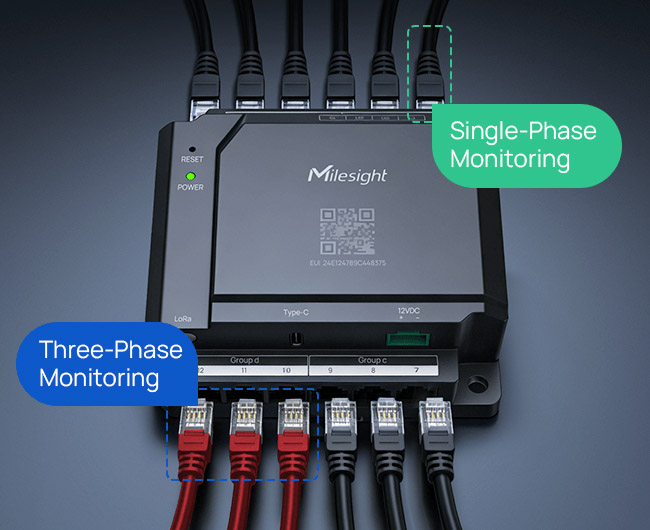

- Flexible Konfiguration: 12 Stromkanäle individuell nutzbar (Einphasig, 4x Dreiphasig oder Mischbetrieb).
- Vielseitige Sensorik: Unterstützung für Split-Core Stromwandler (bis 1000A) und Rogowski-Spulen sowie externer NTC-Temperatursensor für Kabelmessungen.
- Industrielle Zuverlässigkeit: Lokaler Datenspeicher für periodische Aufzeichnungen, Event-Logs und bis zu 12 Monate Energiestatistiken.
- Einfache Installation: Spannungsabgriff direkt oder über optionales, nicht-invasives magnetisches Attachment; Konfiguration remote via Bluetooth Toolbox APP.
- Konnektivität & Wartung: Nahtlose Integration über LoRaWAN® und zukunftssicher durch Firmware-Update-Over-The-Air (FUOTA).
Anwendungsgebiete
- Gewerbeimmobilien und Smart Buildings zur Verbrauchsoptimierung.
- Industrieanlagen zur Überwachung kritischer Stromkreise und Maschinenlaufzeiten.
- Rechenzentren für präzises Power-Monitoring auf Rack-Ebene.
- Mehrparteienhäuser zur exakten Mieter-Nebenkostenabrechnung.
| Produktkategorie: | LoRaWAN Zähler |
|---|---|
| Anwendungsfälle: | Energiemanagement, Metering, Smart Building, Smart Industry |
| Gehäuse/Schutzklasse: | IP30 |
| Hersteller: | Milesight |
| LoRaWAN Geräteklasse: | Klasse C |
Informationen zum Lieferumfang sind in der Regel im User Guide oder im Datenblatt unter "Dokumente" aufgeführt.
Allgemein
- Gerätetyp: Smart Power Monitor Hub zur mehrkanaligen Erfassung und Analyse elektrischer Parameter
- Messkanäle: 12 Stromkanäle und 3 Spannungskanäle
- Abtastfrequenz: 6 - 8 kHz
- Arbeitsfrequenz: 50 - 60 Hz
- LED-Anzeige: 1 x Status-/Alarm-LED
- Taster: 1 x Reset-Taste
- Konfiguration: per Mobile App über Bluetooth
- Erweiterte Funktionen: Datenspeicherung mit 20.000 Einträgen und 2.000 Alarmen, Datenanalyse mit 12 Monaten Energiestatistik, Schwellwertalarm, Out-of-Range-Alarm, Stromausfallalarm
Messfunktionen
- Erfasste Parameter: RMS-Spannung und RMS-Strom
- Leistungsmessung: Wirk-, Blind- und Scheinleistung
- Energiemessung: Wirkenergie Import/Export, Blindenergie Import/Export, Scheinenergie
- Weitere Messwerte: Leistungsfaktor, Spannungs-Dreiphasenunsymmetrie, THDv, THDi
- Genauigkeit Wirkenergie: ±1 % nach IEC 62053-21
- Genauigkeit Blindenergie: ±2 % nach IEC 62053-23
Spannungsschnittstelle

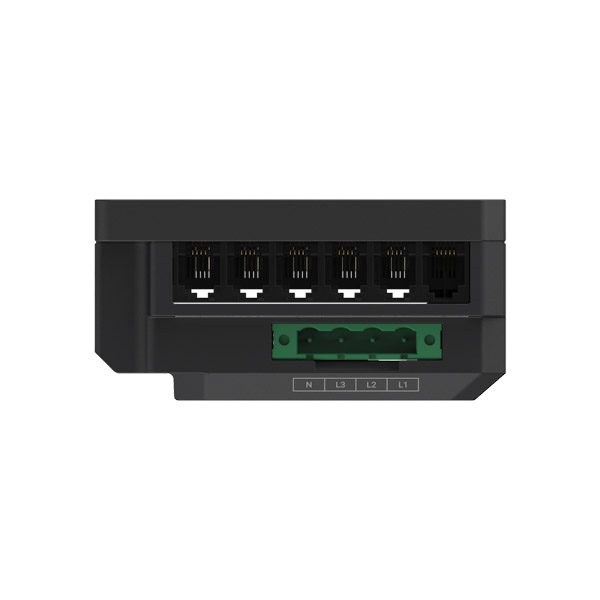

- Schaltungskonfiguration: Dreiphasig L1 bis L3 mit oder ohne Neutralleiter, einphasig L mit Neutralleiter oder gemischter Einsatz aus Drei- und Einphasenmessung
- Messbereich: 100 - 500 V AC
- Messgenauigkeit: ±1 %
- Maximale Spannung N-L: 290 Vrms
- Maximale Spannung L-L: 500 Vrms
- Leiteranschluss: AWG 26 - 12

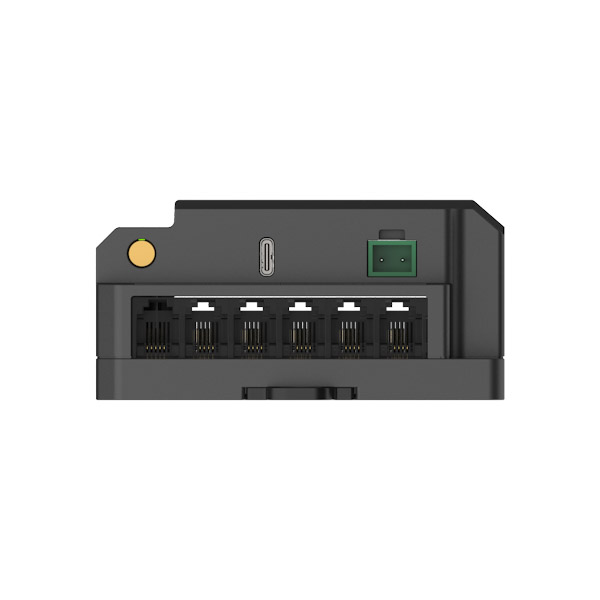

Stromschnittstelle
- Messbereich: 100 - 4000 A
- Schnittstellentyp: RJ11
- Anzahl Ports: 12 x Stromkanäle
- Unterstützte Wandler: Split-Core Current Transformer sowie Rogowski Coils
Temperaturmessung
- Sensortyp: externer NTC-Sensor
- Messbereich: -20 °C bis 100 °C
- Messgenauigkeit: ±1 °C
- Anschluss: 1 x USB Type-C für Kabeltemperatursensor
LoRaWAN und Funk
- Funkprotokoll: LoRaWAN
- Antennenanschluss: 1 x 50 Ω SMB Female extern
- Frequenzbänder: CN470, IN865, RU864, EU868, US915, AU915, KR920, AS923-1, AS923-2, AS923-3, AS923-4
- Sendeleistung: 16 dBm bei 868 MHz, 20 dBm bei 915 MHz, 19 dBm bei 470 MHz
- Empfindlichkeit: -137 dBm
- Betriebsmodus: OTAA/ABP Class C
Stromversorgung und Schutz
- Versorgungsspannung: 12 V DC ±10 %
- Stromanschluss: 1 x 2-poliger 5 mm Terminal Block mit Verpolschutz
- Isolationsspannung: 4 kVac (r.m.s.) bei 1 mA für 1 Minute
- Leistungsaufnahme: max. 5,8 W
- Verschmutzungsgrad: 2
- Überspannungskategorie: III
Mechanische Eigenschaften
- Gehäusematerial: ABS+PC nach UL94 V0
- Farbe: Starlight Grey
- Abmessungen: 49,3 x 98 x 90 mm
- Gewicht: 163 g
- Montage: DIN-35-Hutschiene, optional magnetische Befestigung
- Schutzart: IP30
Umgebungsbedingungen
- Betriebstemperatur: -20 °C bis 70 °C
- Luftfeuchtigkeit: ≤ 95 % nicht kondensierend
- Maximale Einsatzhöhe: 2000 m
Zulassungen und Normen
- Normen: IEC 62053-21 und IEC 62053-23
- Zulassungen: ETL Listed nach UL/CSA 61010-1 und UL/CSA 61010-2-030, CE RED & LVD, FCC, SRRC
- Umwelt: RoHS

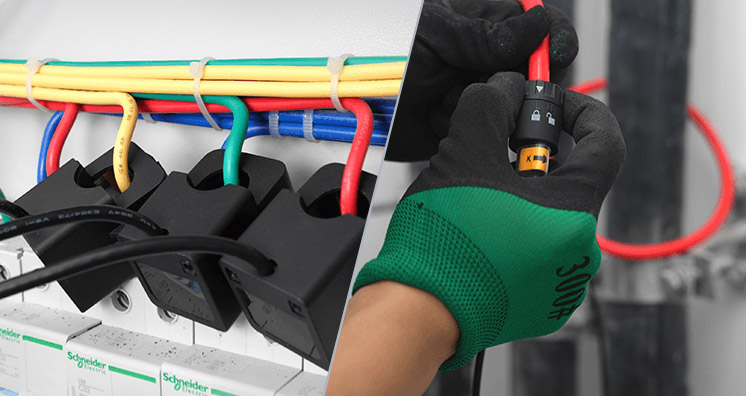

Optionale Stromwandler
- Typ: Split-Core Current Transformer
- Verfügbare Bereiche: 0 - 100 A, 0 - 300 A, 0 - 500 A, 0 - 1000 A
- Genauigkeitsklasse: Klasse 0.5
- Betriebstemperatur: -40 °C bis 55 °C
- Isolationsspannung: 3 kVac (r.m.s.) bei 1 mA für 1 Minute
- Flammschutz: UL94 V0
- Leiteröffnungen: Ø 20 mm, Ø 24 mm, Ø 36,6 mm, Ø 51 mm
- Gewicht je Variante: 100 g, 195 g, 287 g, 835 g
- Montage: hängend am zu prüfenden Leiter
- Hinweis: Für größere Messbereiche sind Rogowski Coils auf Anfrage verfügbar
