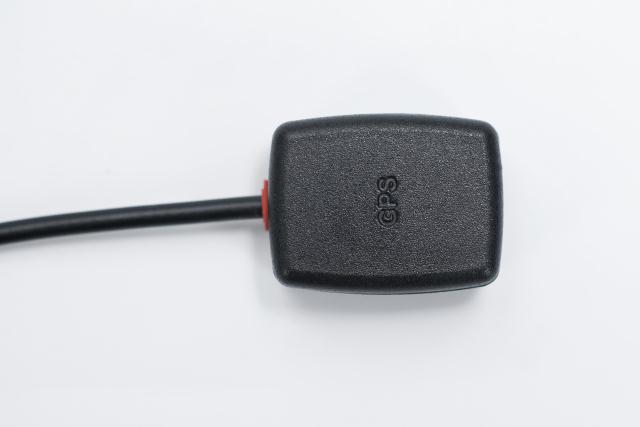

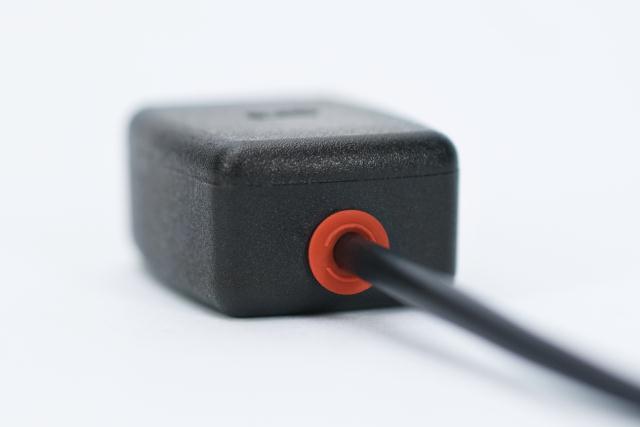

GPS Magnetantenne FAKRA
Sofort verfügbar, Lieferzeit: 1-3 Werktage
18,90 €
Vorkasse
Rechnung 30 Tage
PayPal
Kredit- oder Debitkarte
SEPA Lastschrift
Rechnung
Die ANT Mini GPS Antenne von m2m Germany ist eine äußerst kompakte GNSS-Antenne, die speziell für Anwendungen entwickelt wurde, in denen wenig Platz zur Verfügung steht. Trotz ihrer geringen Größe bietet sie eine präzise GPS-Positionierung und ein stabiles Signal dank aktivem LNA mit bis zu 27 dB Verstärkung. Die Antenne kann flexibel montiert werden – wahlweise magnetisch, per Klebepad (Patch Mount) oder direkt auf Glas – und eignet sich damit ideal für mobile Geräte, Tracker, Sensoren oder kompakte Industrieanwendungen.
Hauptmerkmale
- GPS-Antenne für 1575,42 MHz – ideal für kompakte GNSS-Geräte
- Aktiver LNA mit 26 dB (bei 3 V) bzw. 27 dB (bei 5 V)
- Kompakte Bauform für Anwendungen mit minimalem Bauraum
- Flexible Montage: magnetisch, Glas-Mount oder Patch-Mount
- Sehr niedriger Stromverbrauch (15–25 mA)
- Standardmäßig mit SMA-Stecker und RG174-Kabel ausgestattet
- Temperaturfest von -40 °C bis +85 °C
Anwendungsgebiete
- Kompakte GPS-Tracker und IoT-Geräte
- Fahrzeug- und Asset-Tracking
- Industriesensoren und Telemetrie
- Outdoor- und Indoor-Positionierung
- Maschinenintegration und Embedded-Systeme
| Produktkategorie: | Antennen |
|---|---|
| Anschlussart (Antenne): | FAKRA |
| Bauform (Antennen): | Low Profile |
| Funkstandard: | GPS/GLONASS/GALILEO |
| Herkunft: | Made in Europe |
| Hersteller: | 2J Antennas |
2J Antennas, gegründet 2002 in der Ostslowakei, ist ein führender Hersteller von Antennen mit globaler Präsenz. Das Unternehmen bietet ein breites Spektrum an Antennenlösungen für IoT, M2M, Automotive und sicherheitskritische Kommunikation. Mit Produktionsstätten in der Slowakei und Vertriebsbüros in Großbritannien und den USA entwickelt und produziert 2J Antennas hochwertige Standard- und kundenspezifische Antennen. Die ISO/TS 16949:29 zertifizierte Produktion garantiert Qualität, während moderne Fertigungstechniken eine schnelle Reaktion auf Kundenbedürfnisse ermöglichen. Alle Produkte entsprechen den RoHS- und REACH-Richtlinien, was das Engagement von 2J Antennas für Umweltstandards unterstreicht.
 |
Allgemein
- Produkttyp: GPS/GLONASS Schraubantenne
- Montageart: Schraubbefestigung (Standard: 19 mm Gewinde, weitere Optionen 8,5 mm und 30 mm)
- Abmessungen: Ø 52 × 17,5 mm
- Farbe: Schwarz
- Material: ASA (Gehäuse und Basis)
- Schutzart: IP69K
- Zertifizierung: RoHS konform
Elektrische Eigenschaften (Passiv)
- Frequenzbereiche: GPS/QZSS/Galileo 1575,42 MHz; GLONASS 1598–1606 MHz
- Rückflussdämpfung: ≤ –20 dB (GPS), ≤ –15 dB (GLONASS)
- VSWR: ≤ 1.2:1 (GPS), ≤ 1.4:1 (GLONASS)
- Effizienz: ca. 65 % (GPS), ca. 68 % (GLONASS)
- Spitzengewinn: ~3,6 dBiC (GPS), ~3,9 dBiC (GLONASS)
- Mittlerer Gewinn: ~1,8 dB (GPS), ~–1,6 dB (GLONASS)
- Impedanz: 50 Ω
- Strahlungscharakteristik: halbkugelförmig
Elektrische Eigenschaften (Aktiv)
- Verstärkung: 32 dB @ 5 V
- Betriebsspannung: 1,8–5,0 V DC
- Stromaufnahme: 5 mA @ 1,8 V, 13 mA @ 3,3 V, 25 mA @ 5 V
- Leistungsaufnahme: max. 138 mW
- Impedanz: 50 Ω
- Strahlungscharakteristik: halbkugelförmig
Mechanische und Umweltbedingungen
- Betriebstemperatur: –40 bis +85 °C
- Lagerungstemperatur: –40 bis +85 °C
- Ground Plane: nicht erforderlich (unabhängiger Betrieb möglich)
Anschluss & Kabel
- Standardstecker: SMA-Stecker (weitere Varianten verfügbar)
- Kabellänge: 300 cm Standard (andere Längen auf Anfrage)
- Kabeltyp: RG174 (weitere Kabeltypen verfügbar)
Besonderheiten
- Montageoptionen: verschiedene Gewindelängen für flexible Einbaumöglichkeiten (siehe Zeichnung auf Seite 5 des Datenblatts)
- Strahlungsdiagramm: halbkugelförmig für 1575 MHz und 1600 MHz (siehe Diagramm im Datenblatt)
- Anwendung: ideal für Fahrzeug-, Industrie- und IoT-Ortungslösungen
Datenblatt 2J Antennas GPS Magnetantenne FAKRA (PDF)
