Heavy Duty 3 in 1 Antenne 4G LTE/3G/2G, 2.4/5.0 GHz ISM, GPS/GLONASS/BeiDou
Zur Zeit nicht auf Lager, versandfertig in 14 Tagen, danach Lieferzeit 1-3 Werktage
47,90 €
Vorkasse
Rechnung 30 Tage
PayPal
Kredit- oder Debitkarte
SEPA Lastschrift
Rechnung
Die LTE/ISM/GNSS Screw Mount Antenne ist eine vielseitige 3-in-1 Kombiantenne für industrielle Router, mobile Anwendungen und IoT-Systeme. Sie vereint einen leistungsstarken LTE-Strahler, eine Dualband-WLAN/ISM-Antenne sowie eine präzise GNSS-Komponente in einem robusten, wetterfesten Schraubmount-Gehäuse. Dank Anti-Rotation-Mechanismus hält die Antenne auch starken Vibrationen stand und liefert durch das groundplane-abhängige Design optimale HF-Performance auf Metallflächen. Sie deckt ein breites Frequenzspektrum für Cellular, WLAN und GNSS ab und eignet sich damit hervorragend für anspruchsvolle Kommunikations- und Trackinganwendungen.
Hauptmerkmale
- 3-in-1 Antenne für LTE/Cellular, 2.4/5.0 GHz ISM/WLAN und GNSS
- LTE-Frequenzen: 698–960 / 1710–2170 / 2500–2700 MHz
- ISM/WiFi: 2410–2490 & 4920–5925 MHz
- GNSS: GPS, GLONASS, QZSS, Galileo (1575–1606 MHz)
- Aktive GNSS-Antenne mit 28 dB Verstärkung und Pre-Filter
- Groundplane-abhängige Auslegung für beste Funkwerte

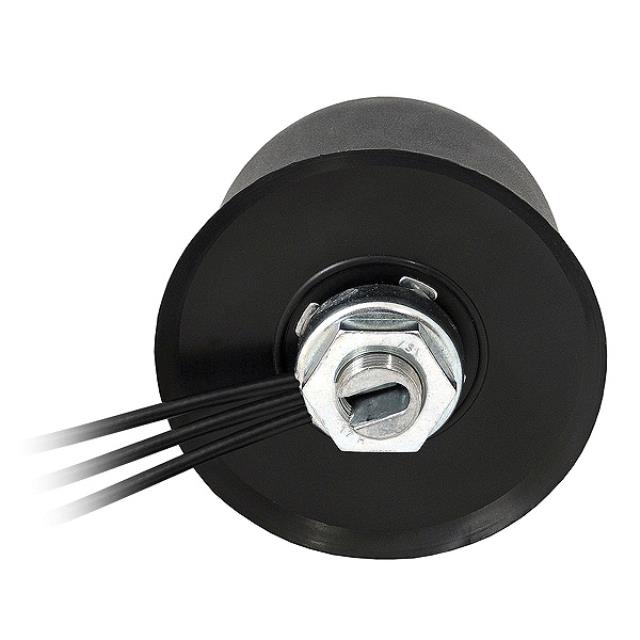

- Robustes Schraubdesign mit Anti-Rotation
- Schutzarten: IP67, IK09, IP69K
- Kompakte Abmessungen: Ø 77.3 × 65.5 mm
- Kabel & Stecker flexibel konfigurierbar
Anwendungsgebiete
- Industrielle LTE-/5G-Router & Gateways
- Fahrzeug- und Telematiksysteme
- IoT- & M2M-Installationen
- Asset-Tracking & Navigation
- Smart City, Überwachung & Infrastruktur
| Anschlussart (Antenne): | FAKRA, FME, SMA |
|---|---|
| Befestigung (Antenne): | Wandmontage |
| Funkstandard: | 2G GSM, 3G UMTS, 4G LTE, Wi-Fi 2,4 GHz |
| Gehäuse/Schutzklasse: | IP67, IP69K |
Allgemein
- Produkttyp: LTE MIMO Klebeantenne
- Modell: L2-W2-G1-ADH LOWP
- Funktion: LTE MIMO, Dualband WiFi MIMO, GNSS (GPS/GLONASS/BeiDou/QZSS/Galileo)
- Montageart: Klebemontage (für Glas- oder Kunststoffflächen)
- Abmessungen: 61,8 × 155,6 × 17,0 mm
- Material: ABS, UV-beständig
- Farbe: Schwarz
- Betriebstemperatur: –40 bis +85 °C
- Schutzart: IP67
- Zertifizierung: RoHS konform
- Ground Plane: nicht erforderlich
Elektrische Eigenschaften – Cellular / LTE (Kabel 1 & 2)
- Frequenzbereiche: 698–960 MHz / 1710–2170 MHz / 2500–2700 MHz
- Standards: 2G, 3G, 4G (LTE, GSM, UMTS, HSPA, NB-IoT)
- Rückflussdämpfung: –11,8 bis –13,4 dB (Low/Mid), –10,3 dB (High)
- VSWR: 2.1:1 bis 1.6:1
- Effizienz: 43–49 %
- Spitzengewinn: 1,6–3,3 dBi
- Mittlerer Gewinn: –3,1 bis –3,6 dB
- Impedanz: 50 Ω
- Polarisation: linear
- Strahlungscharakteristik: omnidirektional
- Max. Eingangsleistung: 25 W
- Stecker: SMA-Stecker (Standard, optional andere Varianten)
- Kabel: LMR195, 3 m Standardlänge (anpassbar)
Elektrische Eigenschaften – 2.4 / 5.0 GHz ISM (Kabel 3 & 4)
- Frequenzbereiche: 2.4 GHz (2410–2490 MHz) / 5.0 GHz (4920–5925 MHz)
- Standards: WiFi, Bluetooth, ZigBee, ISM, DSRC, V2X
- Rückflussdämpfung: –14 bis –19 dB
- VSWR: 1.3:1 bis 1.6:1
- Effizienz: 52–74 %
- Spitzengewinn: 3,9–4,5 dBi
- Mittlerer Gewinn: –2,1 bis –2,8 dB
- Impedanz: 50 Ω
- Polarisation: linear
- Strahlungscharakteristik: omnidirektional
- Max. Eingangsleistung: 25 W
- Stecker: RP-SMA-Stecker (Standard, optional andere Varianten)
- Kabel: LMR195, 3 m Standardlänge (anpassbar)
Elektrische Eigenschaften – GNSS (Kabel 5)
- Frequenzbereiche: BeiDou 1561 MHz / GPS & Galileo 1575 MHz / GLONASS 1598–1610 MHz
- Patchgröße: 25 × 25 × 4 mm
- Verstärkung (aktiv): 28 dB @ 2.7 V
- Rauschmaß: 1.5 dB typisch
- Betriebsspannung: 1.5–3.6 V DC
- Stromaufnahme: 9 mA typisch @ 2.7 V
- Leistungsaufnahme: ca. 24 mW
- Filter: integrierter SAW-Pre-Filter
- ESD-Schutz: 2 kV
- Polarisation: RHCP (Right-Hand Circular)
- Strahlungscharakteristik: halbkugelförmig
- Stecker: SMA-Stecker (Standard)
- Kabel: LMR100, 3 m Standardlänge (anpassbar)
Mechanische Eigenschaften
- Montage: Klebemontage mit Foam-Sticker (siehe Zeichnung auf Seite 21 des Datenblatts)
- Abmessungen: 61,8 × 155,6 × 17,0 mm
- Material: UV-stabiles ABS-Gehäuse
- Betriebstemperatur: –40 bis +85 °C
Besonderheiten
- MIMO-Funktion: 2× LTE und 2× WiFi Kanäle für optimale Datenraten
- Hohe Isolation: >30 dB zwischen MIMO-Elementen (siehe Diagramme auf Seite 13)
- Niedrige Korrelation: <0.1 (LTE und WiFi, siehe Seite 14)
- Montagefreundlich: flaches, aerodynamisches Design für Fahrzeug- und Industrieanwendungen
- Einsatzgebiete: Router, Gateways, Telematik, IoT, Smart-City- und M2M-Systeme
