Heavy Duty PUK-Schraubantenne 3G/2G, GPS/GLONASS/Galileo
Sofort verfügbar, Lieferzeit: 1-3 Werktage
79,00 €
Vorkasse
Rechnung 30 Tage
PayPal
Kredit- oder Debitkarte
SEPA Lastschrift
Rechnung

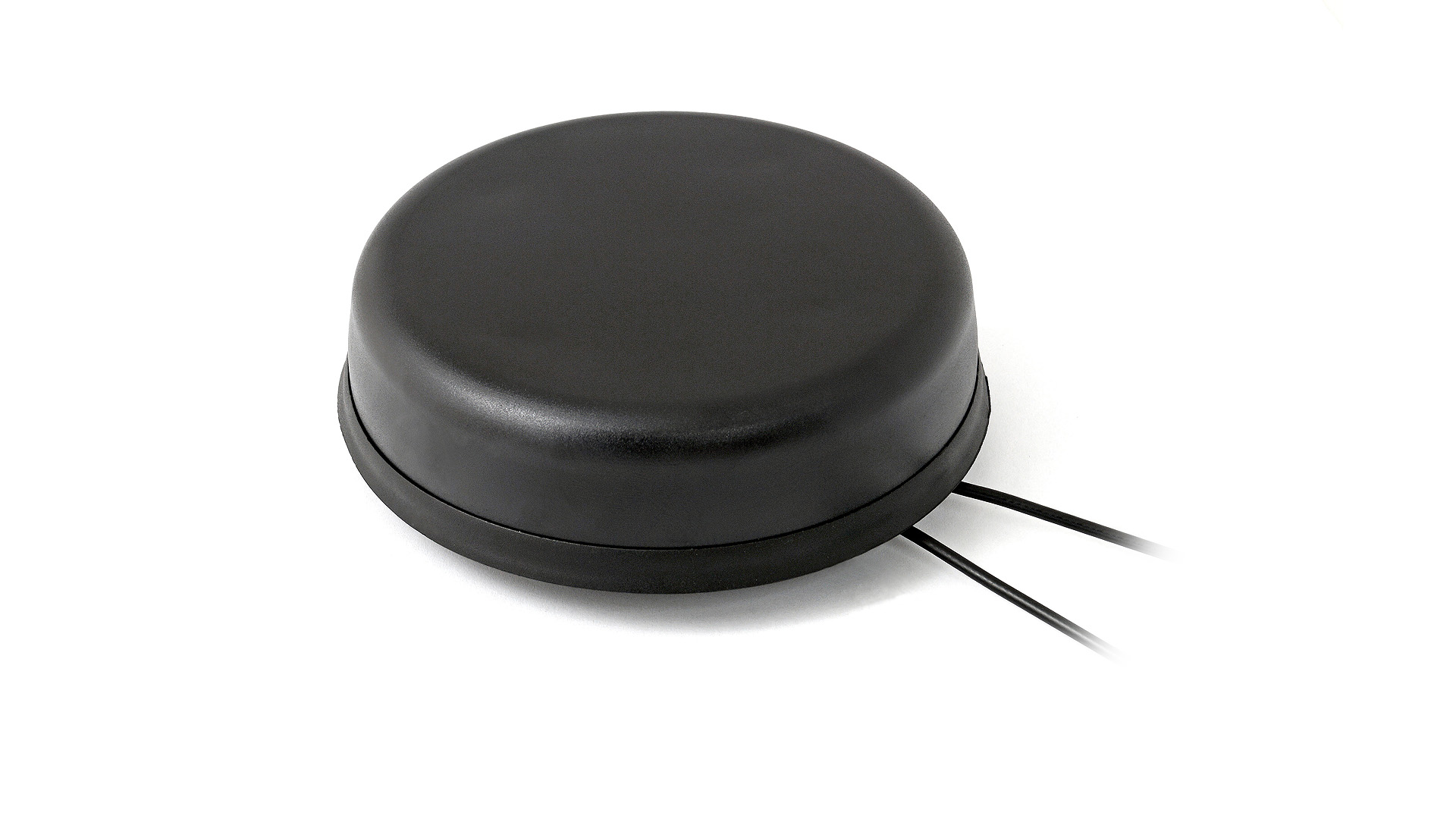

Die Cellular & GNSS Screw Mount Antenne ist eine robuste 2-in-1 Kombiantenne für professionelle Industrie-, Fahrzeug- und IoT-Anwendungen. Sie kombiniert einen leistungsfähigen Mobilfunkstrahler für 2G/3G-Frequenzen mit einer aktiven GNSS-Antenne für GPS, GLONASS, QZSS und Galileo. Durch die Schraubmontage mit Anti-Rotationsmechanismus sitzt die Antenne sicher auf Gehäusen, Fahrzeugdächern oder Maschinen. Das widerstandsfähige Gehäuse ist vollständig abgedichtet (IP67/IP69K) und damit ideal für dauerhafte Outdoor-Installationen. Die Antenne ist groundplane-abhängig und liefert optimale Funkleistung auf metallischen Oberflächen.
Hauptmerkmale
- 2-in-1 Antenne für Cellular (2G/3G) & GNSS
- Mobilfunkfrequenzen: 824–960 / 1710–2170 MHz
- GNSS: GPS, GLONASS, QZSS, Galileo (1575–1610 MHz)
- Aktive GNSS-Antenne mit 28 dB LNA und Pre-Filter
- Groundplane-abhängiges Design

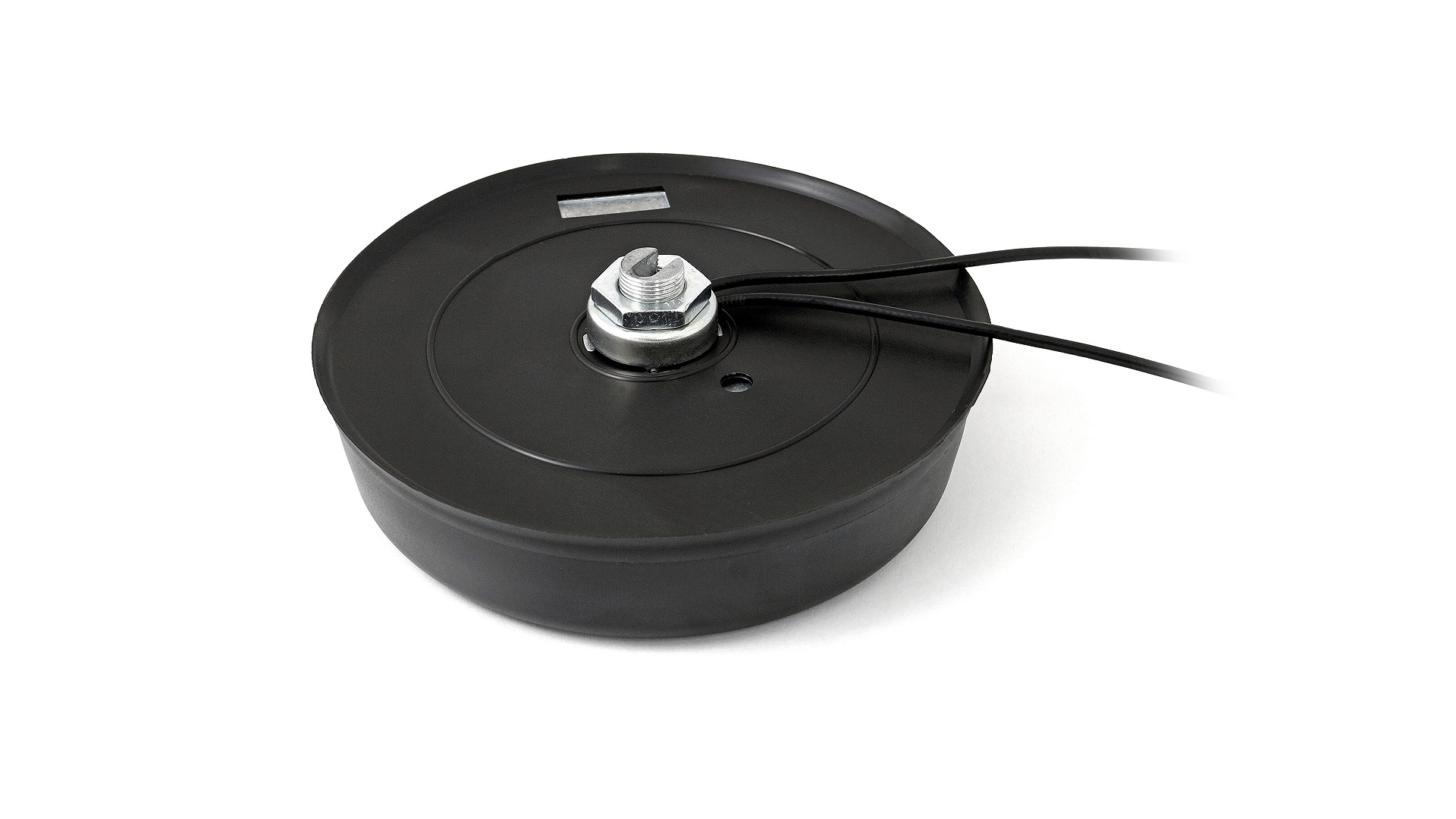

- Robustes Schraubmount-Design mit Anti-Rotation
- Hohe Schutzarten: IK09, IP67, IP69K
- Durchmesser 146 mm, Höhe 31.5 mm
- Kabel & Stecker vollständig individualisierbar
Anwendungsgebiete
- Fahrzeug- und Telematiksysteme
- Industrie-Router und IoT-Gateways
- Tracking- und Navigationssysteme
- Maschinen- und Anlagenvernetzung
- Smart City- und Infrastrukturprojekte
| Produktkategorie: | Antennen |
|---|---|
| Anschlussart (Antenne): | SMA |
| Bauform (Antennen): | Low Profile |
| Befestigung (Antenne): | Schraubmontage |
| Funkstandard: | 2G GSM, 3G UMTS, 4G LTE, Wi-Fi 2,4 GHz |
| Gehäuse/Schutzklasse: | IP67, IP69K |
| Herkunft: | Made in Europe |
| Hersteller: | 2J Antennas |
2J Antennas, gegründet 2002 in der Ostslowakei, ist ein führender Hersteller von Antennen mit globaler Präsenz. Das Unternehmen bietet ein breites Spektrum an Antennenlösungen für IoT, M2M, Automotive und sicherheitskritische Kommunikation. Mit Produktionsstätten in der Slowakei und Vertriebsbüros in Großbritannien und den USA entwickelt und produziert 2J Antennas hochwertige Standard- und kundenspezifische Antennen. Die ISO/TS 16949:29 zertifizierte Produktion garantiert Qualität, während moderne Fertigungstechniken eine schnelle Reaktion auf Kundenbedürfnisse ermöglichen. Alle Produkte entsprechen den RoHS- und REACH-Richtlinien, was das Engagement von 2J Antennas für Umweltstandards unterstreicht.
 |
Allgemein
- Produkttyp: LTE MIMO Klebeantenne
- Modell: L2-W2-G1-ADH LOWP
- Funktion: LTE MIMO, Dualband WiFi MIMO, GNSS (GPS/GLONASS/BeiDou/QZSS/Galileo)
- Montageart: Klebemontage (für Glas- oder Kunststoffflächen)
- Abmessungen: 61,8 × 155,6 × 17,0 mm
- Material: ABS, UV-beständig
- Farbe: Schwarz
- Betriebstemperatur: –40 bis +85 °C
- Schutzart: IP67
- Zertifizierung: RoHS konform
- Ground Plane: nicht erforderlich
Elektrische Eigenschaften – Cellular / LTE (Kabel 1 & 2)
- Frequenzbereiche: 698–960 MHz / 1710–2170 MHz / 2500–2700 MHz
- Standards: 2G, 3G, 4G (LTE, GSM, UMTS, HSPA, NB-IoT)
- Rückflussdämpfung: –11,8 bis –13,4 dB (Low/Mid), –10,3 dB (High)
- VSWR: 2.1:1 bis 1.6:1
- Effizienz: 43–49 %
- Spitzengewinn: 1,6–3,3 dBi
- Mittlerer Gewinn: –3,1 bis –3,6 dB
- Impedanz: 50 Ω
- Polarisation: linear
- Strahlungscharakteristik: omnidirektional
- Max. Eingangsleistung: 25 W
- Stecker: SMA-Stecker (Standard, optional andere Varianten)
- Kabel: LMR195, 3 m Standardlänge (anpassbar)
Elektrische Eigenschaften – 2.4 / 5.0 GHz ISM (Kabel 3 & 4)
- Frequenzbereiche: 2.4 GHz (2410–2490 MHz) / 5.0 GHz (4920–5925 MHz)
- Standards: WiFi, Bluetooth, ZigBee, ISM, DSRC, V2X
- Rückflussdämpfung: –14 bis –19 dB
- VSWR: 1.3:1 bis 1.6:1
- Effizienz: 52–74 %
- Spitzengewinn: 3,9–4,5 dBi
- Mittlerer Gewinn: –2,1 bis –2,8 dB
- Impedanz: 50 Ω
- Polarisation: linear
- Strahlungscharakteristik: omnidirektional
- Max. Eingangsleistung: 25 W
- Stecker: RP-SMA-Stecker (Standard, optional andere Varianten)
- Kabel: LMR195, 3 m Standardlänge (anpassbar)
Elektrische Eigenschaften – GNSS (Kabel 5)
- Frequenzbereiche: BeiDou 1561 MHz / GPS & Galileo 1575 MHz / GLONASS 1598–1610 MHz
- Patchgröße: 25 × 25 × 4 mm
- Verstärkung (aktiv): 28 dB @ 2.7 V
- Rauschmaß: 1.5 dB typisch
- Betriebsspannung: 1.5–3.6 V DC
- Stromaufnahme: 9 mA typisch @ 2.7 V
- Leistungsaufnahme: ca. 24 mW
- Filter: integrierter SAW-Pre-Filter
- ESD-Schutz: 2 kV
- Polarisation: RHCP (Right-Hand Circular)
- Strahlungscharakteristik: halbkugelförmig
- Stecker: SMA-Stecker (Standard)
- Kabel: LMR100, 3 m Standardlänge (anpassbar)
Mechanische Eigenschaften
- Montage: Klebemontage mit Foam-Sticker (siehe Zeichnung auf Seite 21 des Datenblatts)
- Abmessungen: 61,8 × 155,6 × 17,0 mm
- Material: UV-stabiles ABS-Gehäuse
- Betriebstemperatur: –40 bis +85 °C
Besonderheiten
- MIMO-Funktion: 2× LTE und 2× WiFi Kanäle für optimale Datenraten
- Hohe Isolation: >30 dB zwischen MIMO-Elementen (siehe Diagramme auf Seite 13)
- Niedrige Korrelation: <0.1 (LTE und WiFi, siehe Seite 14)
- Montagefreundlich: flaches, aerodynamisches Design für Fahrzeug- und Industrieanwendungen
- Einsatzgebiete: Router, Gateways, Telematik, IoT, Smart-City- und M2M-Systeme
Datenblatt 2J Antennas Heavy Duty PUK (PDF)
