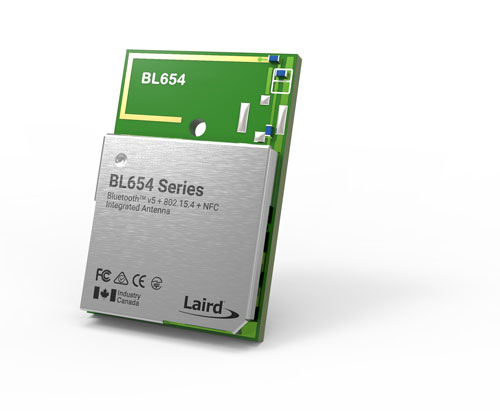

Ezurio BL654 nRF52840 Bluetooth 5.3 Modul PCB-Antenne 451-00001
- Date Code: 09 / 2021
- Hersteller-Produktnummer: 451-00001
- Lieferzeit: ca. 5 Werktage
8,90 €
Vorkasse
Rechnung 30 Tage
PayPal
Kredit- oder Debitkarte
SEPA Lastschrift
Rechnung
Das Ezurio BL654 (451-00001) ist ein kompaktes Bluetooth Low Energy Modul auf Basis des Nordic nRF52840 mit integrierter PCB-Antenne. Es unterstützt Bluetooth 5.3 (Single Mode) einschließlich Long Range (Coded PHY) und 2M PHY, dazu IEEE 802.15.4 für Thread und Zigbee sowie NFC. Mit einer Baugröße von 15 × 10 × 2,2 mm ist das Funkmodul für platzkritische, batteriebetriebene Geräte ausgelegt.
Der im nRF52840 integrierte ARM Cortex-M4F ermöglicht einen Betrieb ohne externen Host-Controller. Die Anwendung läuft direkt auf dem Modul, was die Stückliste reduziert. Programmiert wird das BL654 wahlweise über das Nordic SDK in C, über einen AT-Befehlssatz oder über Ezurios smartBASIC. Im Auslieferungszustand startet das Modul im AT-Befehlsmodus. Mit +8 dBm Sendeleistung und bis zu −103 dBm Empfindlichkeit (125 kbps) erreicht das nRF52840-Modul ein Link-Budget von bis zu 111 dB. Im Deep Sleep sinkt die Stromaufnahme auf 0,4 µA.
Die integrierte PCB-Antenne kommt ohne externe Antennenkomponenten aus. Für eine optimale Abstrahlung wird das Modul am Rand der Trägerplatine platziert, idealerweise mittig, und die vorgegebene Antennen-Sperrfläche wird eingehalten. Modulare Zulassungen für EU, FCC, ISED, MIC und RCM sowie eine Bluetooth SIG Declaration ID liegen vor.
Hauptmerkmale
- Nordic nRF52840 mit ARM Cortex-M4F und ARM CryptoCell
- Integrierte PCB-Antenne, keine externen Komponenten erforderlich
- Bluetooth 5.3 LE mit Coded PHY (Long Range), 2M PHY und Bluetooth Mesh
- IEEE 802.15.4 für Thread und Zigbee, NFC für Touch-to-Pair
- Sendeleistung bis +8 dBm, Empfindlichkeit bis −103 dBm
- 48 GPIO mit UART, USB 2.0, SPI, I2C, I2S, QSPI, ADC und PWM
- Programmierbar über Nordic SDK, AT-Befehle oder smartBASIC
- Deep Sleep 0,4 µA, Standby Doze 3,1 µA
- Versorgung 1,7–5,5 V, Betriebstemperatur −40 °C bis +85 °C
| Produktkategorie: | Embedded Module |
|---|---|
| Formfaktor: | LGA |
| Funkstandard: | Bluetooth LE |
| Hersteller: | ezurio |
| Zulassung: | CE/RED (Europa), FCC (USA), IC (Kanada), MIC (Japan) |
Funk
- Chipsatz: Nordic nRF52840
- Bluetooth: 5.3 Low Energy, Single Mode (Central und Peripheral)
- Weitere Funkstandards: IEEE 802.15.4 (Thread, Zigbee über Nordic SDK), NFC-A (13,56 MHz)
- Frequenzbereich: 2,402–2,480 GHz
- Sendeleistung: max. +8 dBm, einstellbar bis −40 dBm
- Empfindlichkeit: −95 dBm (1 Mbps), −92 dBm (2 Mbps), −99 dBm (500 kbps), −103 dBm (125 kbps)
- Datenraten: 2 Mbps, 1 Mbps, 500 kbps, 125 kbps
- Link-Budget: 103 dB (1 Mbps), 111 dB (125 kbps)
- Antenne: integrierte PCB-Monopolantenne
Prozessor und Software
- CPU: ARM Cortex-M4F (im nRF52840)
- Sicherheit: ARM CryptoCell mit TRNG, AES-Verschlüsselung
- Programmierung: Nordic SDK (C), AT-Befehlssatz, smartBASIC
- Firmware-Update: über UART oder JTAG
Interface
- GPIO: bis zu 48 Multifunktions-I/O
- UART: 2× (TX, RX, CTS, RTS), 1.200 bps bis 1 Mbps
- USB: USB 2.0 Full Speed (12 Mbps)
- SPI: 4× Master/Slave, bis 4 Mbps
- I2C: 2×, bis 400 kbps
- Weitere: QSPI, I2S, PDM, 8× ADC (12 Bit), PWM, NFC
Formfaktor
- Teilenummer: 451-00001
- Abmessungen: 15 × 10 × 2,2 mm
- Bauform: SMD, zwei Pad-Reihen, Pitch 0,8 mm
- Gewicht: < 1 g
Allgemein
- Versorgungsspannung: 1,7–3,6 V (VDD) oder 2,5–5,5 V (VDD_HV)
- Stromaufnahme TX: 14,8 mA Spitze bei +8 dBm (DCDC)
- Stromaufnahme RX: 4,6 mA Spitze (DCDC)
- Standby Doze: 3,1 µA typ.
- Deep Sleep: 0,4 µA
- Betriebstemperatur: −40 °C bis +85 °C
- Lagertemperatur: −40 °C bis +85 °C
- Zulassungen: EU, FCC, ISED, MIC, RCM, Bluetooth SIG (Declaration ID D057230)
- Umwelt: bleifrei, RoHS-konform
Häufig gestellte Fragen (FAQ)
Welcher Chipsatz ist im BL654 verbaut?
Das BL654 basiert auf dem Nordic nRF52840. Das Modul stellt alle Hardware-Funktionen dieses Chipsatzes bereit.
Worin unterscheiden sich die Varianten 451-00001 und 451-00002?
Der Unterschied liegt in der Antenne. Die 451-00001 hat eine integrierte PCB-Antenne, die 451-00002 einen IPEX-MHF4-Anschluss für eine externe Antenne. Beide Varianten liefern eine Sendeleistung von max. +8 dBm.
Welche Funkzulassungen hat das Modul?
Das BL654 verfügt über modulare Zulassungen für EU, FCC, ISED, MIC und RCM sowie über eine Bluetooth SIG Declaration ID (D057230).
Ist das Modul RoHS-konform?
Ja, das BL654 ist bleifrei und RoHS-konform.
In welcher Verpackungseinheit liefert der Hersteller das Modul?
Ezurio liefert die 451-00001 auf Rolle (Tape & Reel) mit 1.000 Modulen pro Rolle, fünf Rollen pro Karton. Als Cut Tape ist das Modul unter der Teilenummer 451-00001C erhältlich.
Was ist bei Lagerung und Verarbeitung zu beachten?
Das Modul ist nach MSL 4 eingestuft. Nach dem Öffnen der Verpackung beträgt die Floor Life 72 Stunden bei max. 30 °C und 60 % rel. Luftfeuchte. Die Reflow-Spitzentemperatur darf 260 °C nicht überschreiten und nicht länger als 30 Sekunden anliegen. Der Hersteller empfiehlt, das Modul nur einen Reflow-Durchlauf durchlaufen zu lassen.
Mit welcher Firmware wird das Modul ausgeliefert?
Das BL654 wird mit smartBASIC-Firmware ausgeliefert, aber ohne Anwendungsskript, und startet deshalb im AT-Befehlsmodus. Alternativ kann das Modul mit eigener Firmware auf Basis des Nordic SDK programmiert werden.
Für welchen Temperaturbereich ist das Modul ausgelegt?
Das BL654 ist für den industriellen Temperaturbereich von −40 °C bis +85 °C spezifiziert.
Gibt es ein passendes Development Board?
Ja. Ezurio bietet für die Variante 451-00001 das Development Board 455-00001 an.
