LTE MIMO / WIFI MIMO / GPS Klebeantenne
Zur Zeit nicht auf Lager, versandfertig in 14 Tagen, danach Lieferzeit 1-3 Werktage
89,00 €
Vorkasse
Rechnung 30 Tage
PayPal
Kredit- oder Debitkarte
SEPA Lastschrift
Rechnung

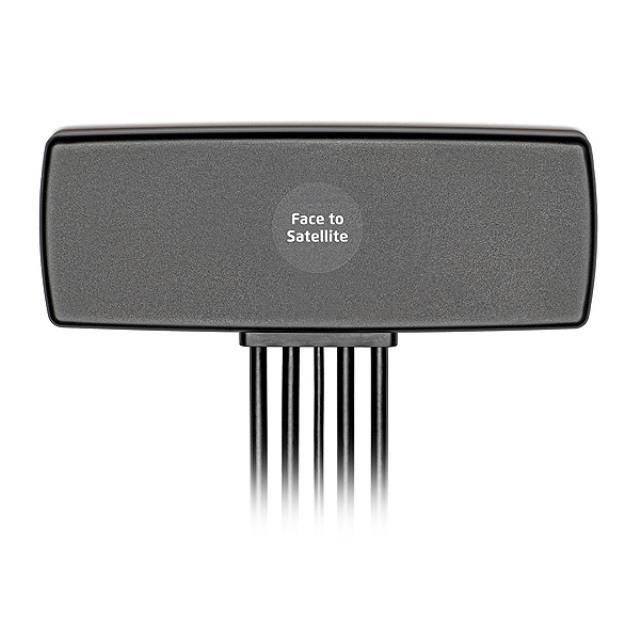

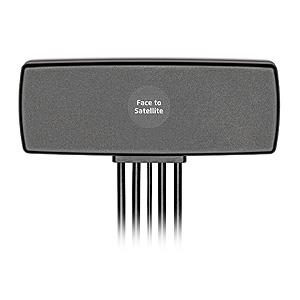

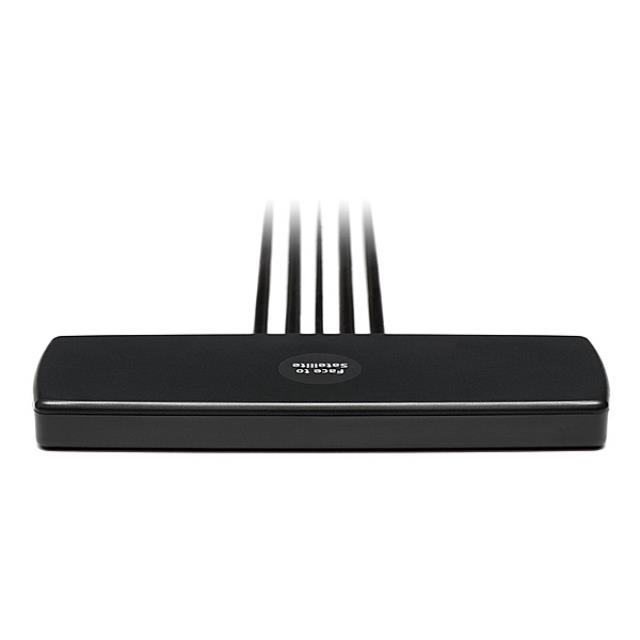

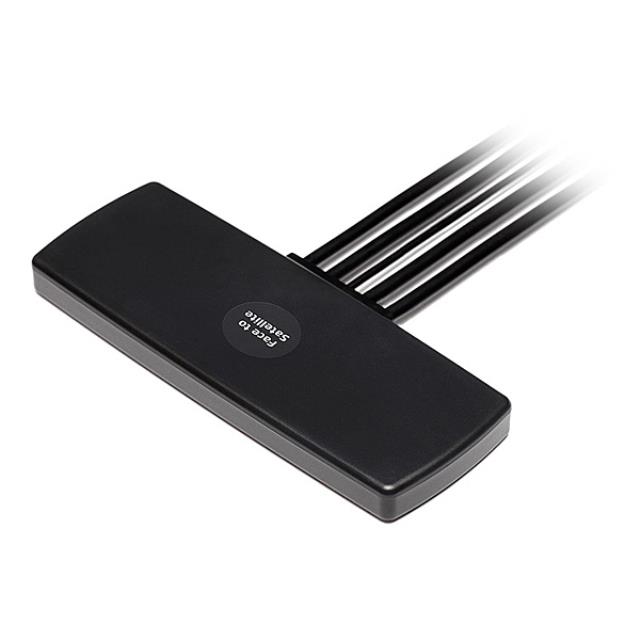

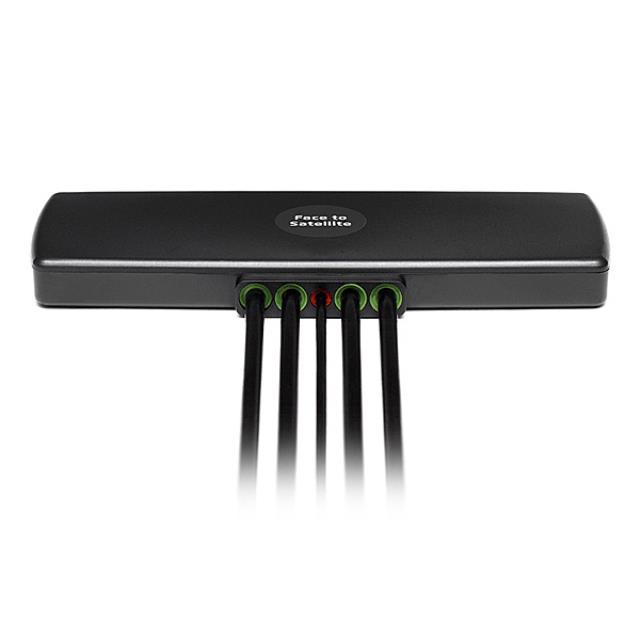

Die LTE MIMO Adhesive Mount Antenne ist eine leistungsstarke 5-in-1 Kombiantenne für industrielle und professionelle Kommunikationsanwendungen. Sie vereint zwei LTE-/Mobilfunkstrahler für 4G MIMO, zwei Dualband-WiFi-Antennen für 2.4/5 GHz sowie eine GNSS-Antenne für präzise Ortung – alles in einem flachen, klebbaren Gehäuse. Die Antenne ist ideal für Installationen auf Glas oder Kunststoff und arbeitet vollständig groundplane-unabhängig. Dank hoher Effizienz, robustem Design und flexibler Kabellänge eignet sie sich perfekt für IoT-Gateways, Router, Fahrzeuge und Maschinen, bei denen eine unauffällige, hochperformante Montage gefordert ist.
Hauptmerkmale
- 5-in-1 Antenne für LTE MIMO, WiFi MIMO und GNSS
- 2× LTE: 698–960 / 1710–2170 / 2500–2700 MHz
- 2× 2.4/5 GHz WiFi/ISM für WLAN, ZigBee, Bluetooth
- 1× GNSS: GPS/GLONASS/BeiDou/QZSS/Galileo (1561–1606 MHz)
- Groundplane-unabhängiges Design
- Klebemontage für Glas- oder Kunststoffflächen
- Kompakte Abmessungen: 61.8 × 155.6 × 17.0 mm
- Kabel & Stecker individuell konfigurierbar
- Hohe RF-Performance mit stabilem MIMO-Betrieb
Anwendungsgebiete
- Industrielle LTE-/5G-Gateways
- IoT- und M2M-Kommunikationssysteme
- Router-Installationen auf Glas oder Kunststoff
- Fahrzeug- und Telematiksysteme ohne Schraubmontage
- Smart City, Überwachungstechnik und Automation
| Produktkategorie: | Antennen |
|---|---|
| Anschlussart (Antenne): | SMA |
| Bauform (Antennen): | Low Profile |
| Befestigung (Antenne): | Klebemontage |
| Funkstandard: | 2G GSM, 3G UMTS, 4G LTE, Bluetooth LE, GPS/GLONASS/GALILEO, Wi-Fi 2,4 GHz, Wi-Fi 2,4/5 GHz |
Allgemein
- Produkttyp: Hochpräzise GNSS-Antenne mit Magnetfuß
- Modell: 2J7C01MC2F
- Funktion: GPS/GLONASS/BeiDou/QZSS/Galileo/SBAS/RTK (L1/L2)
- Montageart: Magnetische Befestigung
- Abmessungen: Ø 54 × 21,5 mm
- Farbe: Schwarz oder Weiß
- Gehäusematerial: UV-beständiges ASA
- Schutzart: IP67, IP69
- Betriebstemperatur: –40 bis +85 °C
- Lagerungstemperatur: –40 bis +85 °C
- Zertifizierung: RoHS konform
Elektrische Eigenschaften
- Technologien: GPS, GLONASS, BeiDou, QZSS, Galileo, SBAS, RTK
- Frequenzbereiche:
- L1: 1561–1606 MHz (GPS L1C, GLONASS L1OF, BeiDou B1, Galileo E1, SBAS L1)
- L2: 1227,6 MHz (GPS L2C, QZSS L2C)
- Bandbreite: L1 und L2 – Dualband
- Verstärkung (aktiv): 28 dB bei 3 V
- Rauschmaß: 1,6 dB bei 3 V
- Rückflussdämpfung: ca. –17 dB (L2), –16 dB (L1)
- VSWR: ~1.5:1 (L2), ~1.7:1 (L1)
- Spitzengewinn (passiv): ~4,9 dBi (L2), ~4,4 dBi (L1)
- Polarisation: RHCP (Right-Hand Circular Polarization)
- Axial Ratio: max. 3 dB
- Impedanz: 50 Ω
- Versorgungsspannung: 2,3–6 V DC
- Stromaufnahme: 16 mA bei 3 V
- Leistungsaufnahme: 48 mW bei 3 V
- Filter: integrierter SAW Pre-Filter, Out-of-Band-Rejection ~40 dB
- ESD-Schutz: 2 kV
Mechanische Eigenschaften
- Montage: Magnetfuß (Ground Plane unabhängig)
- Strahlungscharakteristik: halbkugelförmig
- Material: ASA-Kunststoff, UV-stabilisiert
Anschluss & Kabel
- Standardstecker: SMA-Stecker (andere Varianten erhältlich)
- Kabeltyp: LL100 (Standard)
- Kabellänge: 300 cm (beliebige Längen auf Anfrage)
Besonderheiten
- Montageoption: magnetisch, ideal für mobile oder temporäre Installationen
- Präzisionsnavigation: unterstützt Mehrfrequenzsysteme (L1/L2) für RTK-Positionierung
- Leistungsmerkmale: geringer Stromverbrauch, hohe Signaltrennung, robustes Design
- Strahlungsdiagramm: siehe Diagramme auf Seite 4 des Datenblatts für 1227, 1561, 1575 und 1602 MHz
