Multi GNSS L1/L2 High Precision Magnetantenne
Zur Zeit nicht auf Lager, versandfertig in 14 Tagen, danach Lieferzeit 1-3 Werktage
Vorkasse
Rechnung 30 Tage
PayPal
Kredit- oder Debitkarte
SEPA Lastschrift
Rechnung

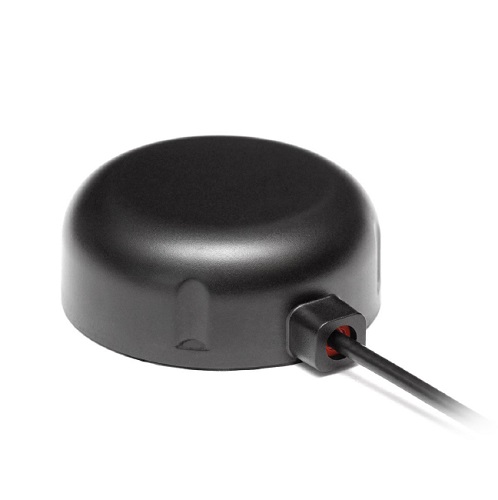

Die 2J7C01MC2F ist eine hochpräzise, aktive GNSS-Antenne für Anwendungen, die absolute Positionsgenauigkeit und zuverlässigen Empfang benötigen. Sie unterstützt alle gängigen globalen Navigationssysteme einschließlich GPS, GLONASS, BeiDou, QZSS, Galileo, SBAS sowie RTK-Korrekturdaten und deckt sowohl L1- als auch L2-Frequenzen ab. Das kompakte Low-Profile-Gehäuse mit Magnetfuß ermöglicht eine schnelle und sichere Montage auf Fahrzeugen, Maschinen oder Außengehäusen. Dank integriertem Pre-Filter, niedrigem Rauschverhalten und hoher Verstärkung liefert die Antenne stabile Signale selbst in anspruchsvollen, urbanen oder industriellen Umgebungen.
Hauptmerkmale
- Unterstützt GPS, GLONASS, BeiDou, QZSS, Galileo, SBAS & RTK
- Dualband GNSS: L1 (1561–1606 MHz) & L2 (1227 MHz)
- Aktive Antenne mit 28 dB Gain und niedrigem Noise Figure
- Integrierter Pre-Filter für hohe Störfestigkeit
- Low-Profile-Magnetfuß für einfache Montage
- Groundplane-unabhängige Performance
- Geringer Energieverbrauch (16 mA @ 3 V)
- IP67 & IP69 Schutzklasse, UV-stabiles ASA-Gehäuse
- Kabel und Stecker kundenspezifisch anpassbar
- Kompakte Bauform: Ø 54 × 21,5 mm
Anwendungsgebiete
- RTK-Positionierung und hochpräzise Navigation
- Fahrzeug-Tracking und Fuhrparkmanagement
- Vermessung, GIS und Mapping-Anwendungen
- Drohnen, UAVs und Robotik
- Industrieautomation und Maschinensteuerung
- Telematiksysteme und IoT-Gateways
| Produktkategorie: | Antennen |
|---|---|
| Anschlussart (Antenne): | SMA |
| Befestigung (Antenne): | magnetische Montage |
| Beschaffenheit: | Outdoor |
| Funkstandard: | GPS/GLONASS/GALILEO |
| Gehäuse/Schutzklasse: | IP67, IP69K |
| Herkunft: | Made in Europe |
| Hersteller: | 2J Antennas |
| Zulassung: | CE/RED (Europa) |
2J Antennas, gegründet 2002 in der Ostslowakei, ist ein führender Hersteller von Antennen mit globaler Präsenz. Das Unternehmen bietet ein breites Spektrum an Antennenlösungen für IoT, M2M, Automotive und sicherheitskritische Kommunikation. Mit Produktionsstätten in der Slowakei und Vertriebsbüros in Großbritannien und den USA entwickelt und produziert 2J Antennas hochwertige Standard- und kundenspezifische Antennen. Die ISO/TS 16949:29 zertifizierte Produktion garantiert Qualität, während moderne Fertigungstechniken eine schnelle Reaktion auf Kundenbedürfnisse ermöglichen. Alle Produkte entsprechen den RoHS- und REACH-Richtlinien, was das Engagement von 2J Antennas für Umweltstandards unterstreicht.
 |
Allgemein
- Produkttyp: Low Profile MiMo Antenne „Great White“
- Modell: LP[G]MM[B]-7-27[-24-58]
- Anwendung: Fahrzeug- und Router-Antenne für LTE, 5G, GPS und WLAN
- Montageart: Panelmontage
- Abmessungen: Ø 170 mm × 62 mm (Höhe)
- Farbe: Weiß (optional Schwarz, Suffix [B])
- Material: UV-beständiges ASA-Gehäuse, Aluminium-Basis
- Schutzart: IP66 (Zertifikat Nr. 45214)
- Gewicht: ca. 480 g
- Betriebstemperatur: –30 bis +80 °C
Elektrische Eigenschaften
- MiMo LTE/Cellular (Elemente 1 & 2): 698–960 MHz / 1710–2700 MHz
- Verstärkung: 2,3 dBi (698–960 MHz), 5 dBi (1710–2700 MHz)
- Isolation: > 15 dB
- Korrelation: < 0,1
- Polarisation: vertikal
- Impedanz: 50 Ω
- Max. Eingangsleistung: 25 W
WLAN / WiFi (Elemente 3 & 4)
- Frequenzbereiche: 2,4 / 4,9–6,0 GHz
- Verstärkung: 2 dBi
GPS / GNSS (bei LG-Version)
- Frequenzbereich: 1575 MHz
- LNA-Verstärkung: 26 dB
- VSWR: < 2,0 : 1 (± 4 MHz)
- Betriebsspannung: 3–5 V DC (über Koax gespeist)
- Typenzulassung: E11 (ECE R10.4)
Kabel & Anschlüsse
- LTE-Kabel: CS29 (RG58 doppelt geschirmt), Ø 5 mm, Länge 0,3 m, 2× SMA-Stecker
- GPS-Kabel: RG174, Ø 2,8 mm, Länge 0,3 m, FME-Buchse
- WiFi-Kabel: RG174, Ø 2,8 mm, Länge 0,3 m, 2× SMA-Buchsen
Mechanische Daten
- Montageart: Schraubmontage (Panelmount)
- Montagebohrung: 19 mm (¾")
- Maximale Panelstärke: 7 mm
- Montagezubehör: Slotted Nut und Shakeproof Washer im Lieferumfang
Besonderheiten
- Design: flaches, aerodynamisches Gehäuse („Low Profile“)
- Optionen: Varianten mit GPS (LGMM) oder zusätzlichem WiFi (LGMM-7-27-24-58) erhältlich
- Ground Plane: Betrieb auf nichtleitenden Oberflächen möglich
- Einsatzgebiet: 5G-/LTE-Router, Flottenmanagement, Fahrzeug- und Industrieanwendungen
