NB1601-R Wireline Firewall/Device Server

Zur Zeit nicht auf Lager, versandfertig in 14 Tagen, danach Lieferzeit 1-3 Werktage

369,80 €

Unsere Zahlungsarten:

Produktnummer: 004553

PDF Angebot erstellen

PDF Angebot für diesen Artikel erstellen Tipp: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.

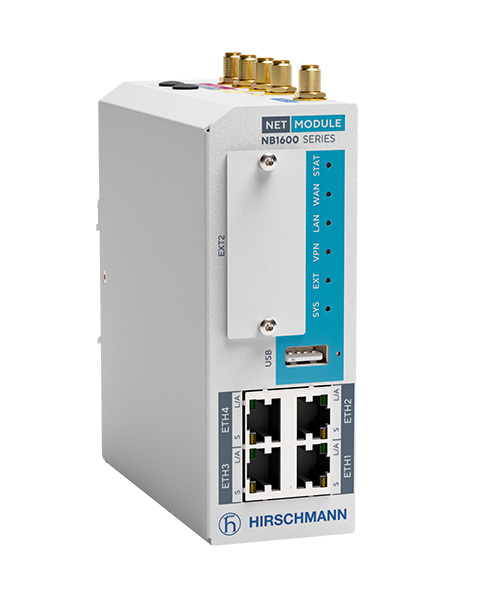

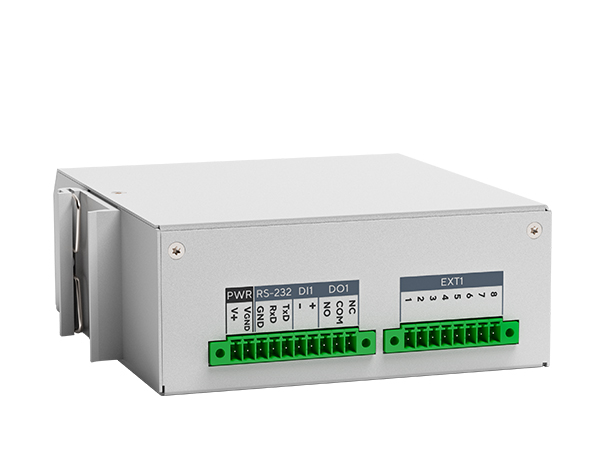

Der NB1601 Wireline ist ein industrieller Router mit vier Ethernetports, digitalen I/O, seriellen Schnittstellen, einem USB 2.0-Port und einem Steckplatz für Erweiterungen. Damit ist das Gerät ideal für den Einsatz als Device-Server oder Industrie-Firewall geeignet. Als Nachfolger der im Markt etablierten NB1600 bietet der neue NB1601 Industrial Router die Schlüsseltechnologien für stationäre Anwendungen, die einen zuverlässigen Internetzugang benötigen. Als besonderes Feature bietet der NB1601 gleich vier Ethernet-Ports, die in hohem Masse konfigurierbar sind. Jeder Port lässt sich entweder als LAN oder als WAN Port ausgestalten. Für den Einsatz als Geräteserver verfügt der Router zudem über je einen isolierten binären Eingang und Relais-Ausgang für den Anschluss von Sensoren und Aktoren sowie eine serielle RS-232 Schnittstelle. Der ebenfalls vorhandene USB-Anschluss ermöglicht die schnelle Konfiguration und Firmware-Update per Memory-Stick. Mittels Erweiterungsslot EXT 2 besteht die Möglichkeit projektspezifische Schnittstellen wie RS-232, RS-485, CAN und IBIS zu integrieren. Das hochwertige Metallgehäuse, das sich für die Montage auf DIN-Schiene eignet, in Kombination mit dem unterstützten Temperaturbereich -40 °C bis 70 °C, bietet die Robustheit, die den Einsatz im industriellen Umfeld ermöglicht. Kundenanwendungen können direkt auf dem Router in einem LXC-Container ausgeführt werden. Die SDK-Umgebung ermöglicht es dem Benutzer, verschiedenste Anwendungen mit einfachen Skripten zu implementieren. Die Datenvorverarbeitung kann so bereits auf dem Router durchgeführt werden, wodurch ein zusätzlicher IPC eingespart werden kann. Die mitgelieferte Router-Software basiert auf bewährten Komponenten, einschliesslich eines eingebetteten Linux-Betriebssystems und einer breitenPalette von Kommunikations- und Routing-Protokollen wie MobileIP, OSPF, BGP und RSTP. Mit seiner VPN-Protokoll-Suite können einfach und sicher auch entfernte Geräte vernetzt werden. Weitere Features sind Quality of Service (QoS) für einen effizienten Datenaustausch, E-Mail für Benachrichtigungen, einen Web-Server und RADIUS-Authentifizierung.

Extension Module

RS-232 Order Code: Sb	RS-232 serial interface on miniPCIe card Signals: TX, RX, CTS, RTS Signal level: High > 5V / Low < -5V Bit rates: 600, 1200, 2400, 4800, 9600, 14400 (not supported by the Linux stty), 19200, 38400, 57600, 115200, 230400, 460800, 921600 bits/s Parity: None/Even/Odd Connection: Extension connector
RS-485 Order Code: Sa	RS-485 serial interface on miniPCIe card Signals: RS485A, RS485B Signal level: Differential Output Voltage, Loaded 1.5V – 3.6V Bit rate: 600, 1200, 2400, 4800, 9600, 14400 (not supported by the Linux stty), 19200, 38400, 57600, 115200, 230400, 460800 bit/s Parity: None/Even/Odd Connection: Extension connector
CAN Order Code: C	CAN interfaces on miniPCIe card Protocol: CAN V2.0B Signals: CANH, CANL, GND Signal level: High > 2.75V / Low < 2V Bit rate: Up to 1Mbps Galvanic isolation 1500 VDC; no internal bus termination Connection: Extension connector
COM/IO Order Code: Sc	Serial and DIO Shield for standard interfaces: Protocols: RS-232 (RXD, TXD) or RS-485 (D+, D-) configurable Bit Rates: up to 1Mbps; RS-485 bus termination: 120R (configurable) 1 DI: level 0 (0-3VDC), level 1 (9-36VDC), isolation: 1500VAC 1 DO: 0-36VDC/1A; isolation: 1500VAC Extension connector: 6-8 pin terminal block, 3.5 mm pitch
Dual-CAN Order Code: 2C	2xCAN Shield (not isolated) Bit rates: up to 1Mbps; bus termination: 120Ohms (configurable) Extension connector: 6 to 8 pin terminal block, 3.5 mm pitch
Audio Order Code: A	Audio interface on a miniPCIe card In: level (0dB corresponds to 721mVRMS @ 1kHz) / impedance 36kΩ @ 1kHz Out: max. level -1.5dBu (0.65 VRMS, unloaded) / output level software controllable / impedance 375 Ω @ 1kHz Connection: Extension connector
Mass Storage Oder Code: D[a,b,c,d,e,f]	Internal data storage extension 32 GB / 64 GB on miniPCIe card 128 GB / 256 GB / 512 GB / 1 TB on SSD
IBIS Order Code: I	IBIS interface on a miniPCIe card IBIS Peripheral Device according to VDV 300 (Slave) Signals: WBED, WBME, WBSD, WBMS Bit: 1200 bit/s Galvanic isolation: 1500 VDC Connection: Extension connector
Isolated Digital IOs Order Code: D (coming)	Isolated Digital Input/Output on a Extension Module Digital Lines: 2x in, 2x out (isolated) Digital Input Spec: level 0 (0-3VDC), level 1 (9-60VDC), isolation: 2000VAC Digital Output Spec: 0-60VDC/1A; isolation: 1500VAC Connection: Extension connector
PTT Order Code: Ap (samples available)	Push-to-Talk module providing interfaces for driver communication on a miniPCIe card Audio Lines: 1x in, 1x out (both isolated) Audio Bandwidth: input 100 Hz – 15 kHz; output: 300 Hz – 4 kHz Digital Lines: 1x in, 1x out (both isolated) Digital Input Spec: level 0 (0-3VDC), level 1 (9-60VDC), isolation: 1000VAC Digital Output Spec: 0-60VDC/1A; isolation: 1000VAC Connection: Extension connector
FXS Oder Code: Fx (coming)	The FXS analog telephony extension module provides dial tone, battery current, ring voltage to the subscriber phones (POTS). Function: POTS to VoIP or GSM/UMTS gateway Calls: incoming, outgoing; 1 line DMTF: tone generation and decoding Connector: RJ11 (Format POTS) Ringer Equivalence Number: up to 0.7 REN Max Cable Length: 30m

Wireless Module

LTE Cat 4 Region: EMEA Order Code: L	Multimode LTE, UMTS and GSM module for EMEA 4G – LTE (FDD): B1, B3, B5, B7, B8, B20 3G - DC-HSPA+/UMTS: B1, B2, B5, B8 2G - GSM/GPRS/EDGE: B2, B3, B5, B8 LTE Specification: LTE Cat 4, 2x2 MIMO Data rates down/up (max): 150 Mbps / 50 Mbps Voice: CSFB Model: u-blox TOBY-L210
LTE Cat 4 Region: APAC Order Code: Lg	Multimode LTE, UMTS and GSM module for APAC 4G – LTE (FDD): B1, B3, B5, B7, B8, B28 3G - DC-HSPA+/UMTS: B1, B2, B5, B8 2G - GSM/GPRS/EDGE: B2, B3, B5, B8 LTE Specification: LTE Cat 4, 2x2 MIMO Data rates down/up (max): 150 Mbps / 50 Mbps Voice: CSFB Model: u-blox TOBY-L280
LTE Cat 4 Region: NA Order Code: Lbb	Multimode LTE and UMTS module for NA 4G – LTE (FDD): B2, B4, B5, B7, B17 3G - DC-HSPA+/UMTS: B1, B2, B4, B5, B8 2G - GSM/GPRS/EDGE: B2, B3, B5, B8 LTE Specification: LTE Cat 4, 2x2 MIMO Data rates down/up (max): 150 Mbps / 50 Mbps Voice: CSFB Model: u-blox TOBY-L200
LTE Advanced Cat 6 Region: EMEA, NA Order Code: Ld	Multimode LTE Advanced, UMTS module for EMEA, NA 4G – LTE (FDD): B1, B2, B3, B4, B5, B7, B8, B12, B13, B20, B25, B26, B29, B30, B41 3G - DC-HSPA+/UMTS: B1, B2, B3, B4, B5, B8 2G - GSM/GPRS/EDGE: none LTE Specification: LTE Cat 6, 2x2 MIMO Data rates down/up (max): 300 Mbps / 50 Mbps Voice: none Model: Sierra Wireless MC7455
LTE Advanced Cat 6 Region: APAC Order Code: Lc	Multimode LTE Advanced, UMTS module for APAC 4G – LTE (FDD) B1, B3, B5, B7, B8, B18, B19, B21, B28, B38, B39, B40, B41 3G - DC-HSPA+/UMTS B1, B5, B6, B8, B9, B19 2G - GSM/GPRS/EDGE none LTE Specification LTE Cat 6, 2x2 MIMO Data rates down/up (max) 300 Mbps / 50 Mbps Voice none Model: Sierra Wireless MC7430
LTE450 Cat 3 Order Code: La	LTE Modem for 450MHz 4G – LTE (FDD): B3, B7, B20, B31(450) 3G - DC-HSPA+/UMTS: B1, B8 2G - GSM/GPRS/EDGE: 900, 1800 LTE Specification: LTE Cat 3, 2x2 MIMO Data rates down/up (max): 100 Mbps / 50 Mbps Voice: none
GSM-R Order Code: Gr	GSM-R module for EMEA 2G - GSM-R/GPRS/EDGE: GSM-R/EGSM900, GSM1800 Data service: GPRS class 10 Data rates down/up (max): 85.6/42.8 kbps Voice: none (on request)
WLAN-ac Order Code: Wac	Wireless miniPCIe card IEEE 802.11 a/b/g/n/ac up to 867 Mbps 2.4/5GHz 2x2 MIMO, Access Point or Client Clients in access point mode: at least 100, no limitation by software
GNSS Advanced Order Code: Ga	Advance GNSS receiver on a miniPCIe card GPS / GLONASS / BeiDou / Galileo; 72-channel u-blox M8 engine; Sensitivity –160 dBm, 72-channel; 2m accuracy;
GNSS-Udr Order Code: Gd	GNSS receiver with Dead Reckoning on a miniPCIe card GPS / GLONASS / BeiDou / Galileo; 72-channel u-blox M8 engine; Sensitivity –160 dBm, 72-channel; 2m accuracy; Onboard accelerometer and gyroscope for untethered dead reckoning

NB1601-R Wireline Firewall/Device Server

Produktkategorie:	Router
Gehäuse/Schutzklasse:	IP40
Hersteller:	netModule
Schnittstelle:	Digitale I/Os, RS232, USB, USB 2.0
Zulassung:	CE/RED (Europa), FCC (USA)

NetModule

Die NetModule AG ist ein führender Hersteller von Kommunikationsprodukten für M2M und IoT. Einen Schwerpunkt bilden Lösungen für Anwendungen im Bereich Transportation, den öffentlichen Nah- und Fernverkehr sowie Industrie 4.0. Die zertifizierten Geräte integrieren neuste Drahtlos-Technologien sowie diverse Schnittstellen für Anwendungsbereiche, in welchen robuste Kommunikation gefragt ist - Informationssysteme, Fahrerkommunikation, Passagier WLAN, Fernwartung, Condition Monitoring sowie Datenaustausch in Echtzeit.

Das 1998 gegründete Schweizer Unternehmen hat seinen Hauptsitz in Bern mit Niederlassungen in Basel und Winterthur, sowie Tochtergesellschaften in Frankfurt und Hong Kong.

Technische Daten

Schnittstellen

4x Ethernet 10/100 Mbit/s
1x USB
1xRS232
1xDI
1xDO

Protokolle

IP, TCP, UDP, ARP, ARP, ICMP
MIP, OSPFv2, BGP, TCP-MSS, STP, RSTP
LLDP, CDP, SONMP, EDP, FDP, IRDP, VRRP

Gehäuse

Metall IP40

Befestigung

Hutschiene

Allgemein

Größe (LxBxH): 124/134 x 45 x 110/121 mm
Arbeitstemperaturbereich: -40°C/+70°C
Spannungsversorgung: 12/24 VDC
Gewicht: ca. 450 g

Besonderheit

600MHz CPU, 512MB RAM, 4GB Flash, LAN, USB 2.0, GNSS
SDK Scripting und LXC, Toolchain

Zulassung

CE (Europa)
FCC (USA und verschiedene Länder in Südamerika)

Router Funktionen

Static/Extended Routing, Multipath Routes, Mobile IP, Quality Of Service, Multicast, OSPF, BGP
Firewall, Adress/Port Groups,NAPT,VPN, OpenVPN, IPsec, PPTP, GRE, Dial-In
SDK, DHCP Server, DNS Server, NTP Server, Dynamic DNS, E-Mail, SMS
SSH/Telnet Server,SNMP Agent, Web Server
