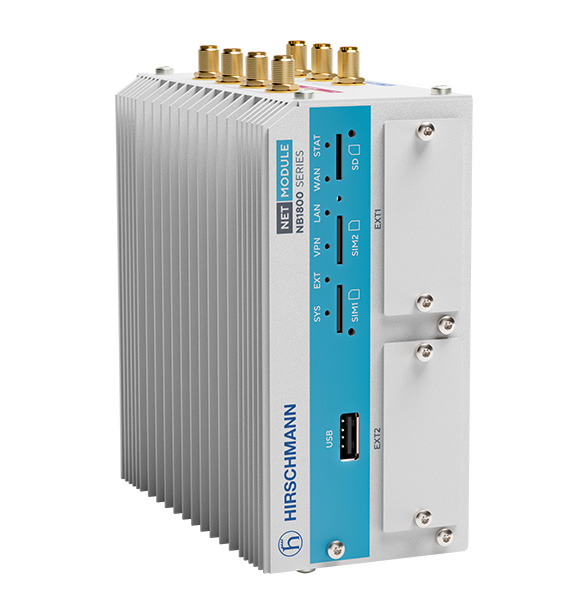

NB1800-NWac-G Industrie-Router mit 5G + WLAN-ac + 2x GbE + SFP + GNSS

Allgemein

• Gerätetyp: Industrie-Router mit 5G, WLAN-ac, Ethernet und SFP
• Modularität: Erweiterungen auf Anfrage
• Abmessungen: 61 × 128/140 × 121 mm (B × H × T)
• Gewicht: 800 g
• Schutzart: IP40
• Montage: DIN-Rail
• MTBF: 240.000 h (27,4 Jahre, bei 40 °C gemäß SN29500)

Mobilfunk

• Standards: 5G-NR, LTE-A Pro, UMTS
• 5G-NR Bänder: n1, n2, n3, n5, n7, n8, n12*, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79
• RED-konforme 5G-NR Bänder: n1, n3, n7, n8, n20, n28, n38, n40, n77, n78
• LTE-A Pro Bänder: B1–B5, B7–B8, B12–B14, B17–B20, B25–B26, B28, B29DL, B30, B32, B34, B38–B43*, B46, B48, B66, B71
• RED-konforme LTE-Bänder: B1, B3, B7, B8, B20, B28, B38, B40
• UMTS: B1, B2, B3, B4, B5, B6, B8, B9, B19
• Kategorie: LTE Cat 20, bis 7-fach Carrier Aggregation
• MIMO: 4×4 MIMO (für unterstützte 5G/LTE-Bänder)
• Datenrate: DL bis 5,5 Gbps / UL bis 2,7 Gbps
• Betriebsmodi: 5G SA und NSA
• Antenne: 4 × SMA (female)
• SIM: 2 × Micro SIM (3FF)

WLAN

• Standard: IEEE 802.11 a/b/g/n/ac (Wi-Fi 5)
• Frequenzen: 2,4 GHz & 5 GHz
• MIMO: 2×2
• Datenrate: 300 Mbps (2,4 GHz) / 866 Mbps (5 GHz)
• Modi: Client oder Access Point (bis 100 Clients)
• Antennen: 2 × SMA (female)

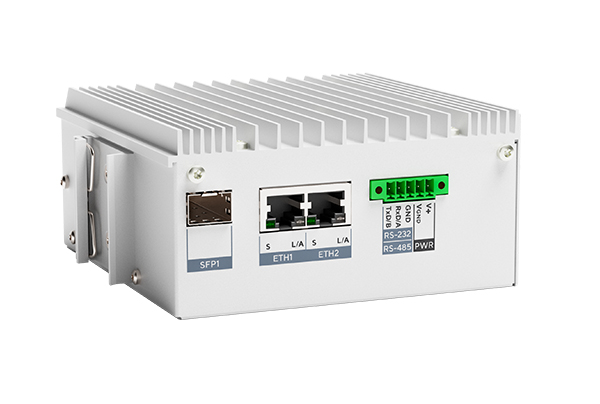

Ethernet & SFP

• Gigabit Ethernet: 2 × 1000BASE-T, Auto-MDIX
• Geschwindigkeit: 10/100/1000 Mbps
• SFP: 1 × SFP Cage (mini-GBIC), abhängig vom SFP-Modul
• Steckverbinder: 2 × RJ45, 1 × SFP

GNSS

• Systeme: GPS, GLONASS, Galileo, BeiDou
• Empfänger: gpsOne Gen 9
• Tracking-Empfindlichkeit: bis –161 dBm
• CEP: < 2 m (freie Sicht, CEP50)
• Update-Rate: 1 Hz
• Antenne: 1 × SMA (female)

USB

• Port: 1 × USB 2.0 Host
• Stecker: Type-A

Serielle Schnittstellen

• RS-232/485: kombiniert, per Software umschaltbar
• RS-232 Pegel: TX/RX, High > 5 VDC / Low < –5 VDC
• RS-485 Pegel: 1,5–3,6 V differenziell
• Baudrate: bis 115.200 Bit/s
• Abschluss: 120 Ω per Software schaltbar
• Stecker: Terminalblock 3,5 mm (schraubbar)

Speicher

• SD-Card: microSD Slot
• Geschwindigkeit: 600 kB/s Lesen/Schreiben
• Funktion: Ablage von Logs oder SDK/LXC-Daten
• System Speicher: 1 GB RAM, 4 GB Flash
• Erweiterungen: 2 × miniPCIe (PCIe+USB), 2 × Extension (USB)

Software-Funktionen

• Management: SNMP v1/v2/v3, SSH, Telnet, HTTP/HTTPS, WebGUI, CLI
• Updates: FOTA, USB, HTTP(S), FTP/SFTP, TFTP
• Routing: OSPF, BGP, VRRP, STP/RSTP, VLAN, PPPoE, VXLAN, Multicast
• VPN: OpenVPN, IPsec (IKEv1/v2), PPTP, GRE, L2TP, CSD Dial-in
• Firewall: Stateful Firewall, NAT, NAPT, Masquerading, Filter
• QoS: Diffserv, SFQ, HTB, Priority Queuing, Netflow (Softflow)
• LAN/WLAN Funktionen: Mesh, Multi-SSID, Roaming, Client Tracking

Stromversorgung

• Eingangsspannung: 12 / 24 / 48 VDC
• Toleranz: –25 % / +10 %
• Leistungsaufnahme: 11 W (typisch), 20 W (max.)
• Stecker: Terminalblock 3,5 mm (schraubbar)

Umweltbedingungen

• Betriebstemperatur: –40 °C bis +70 °C
• Lagerung: —

Zulassungen

• CE: gemäß 2014/53/EU (RED)
• RoHS: gemäß 2011/65/EU
