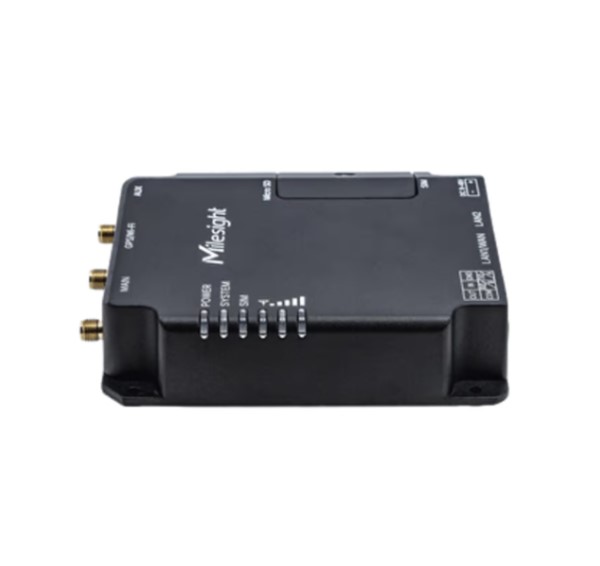

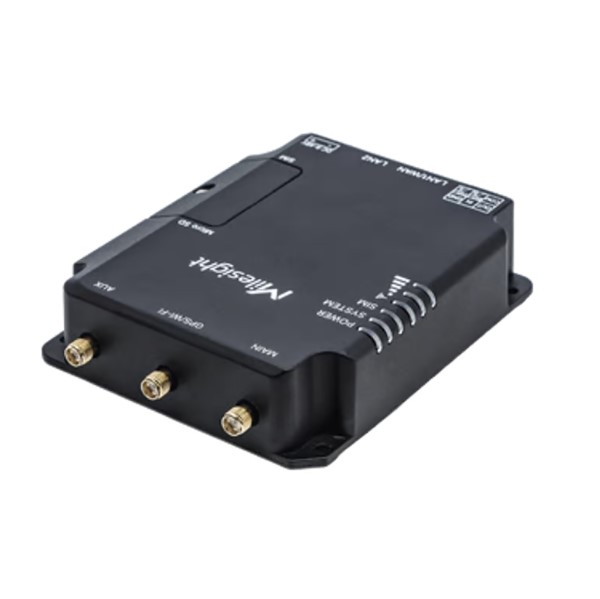

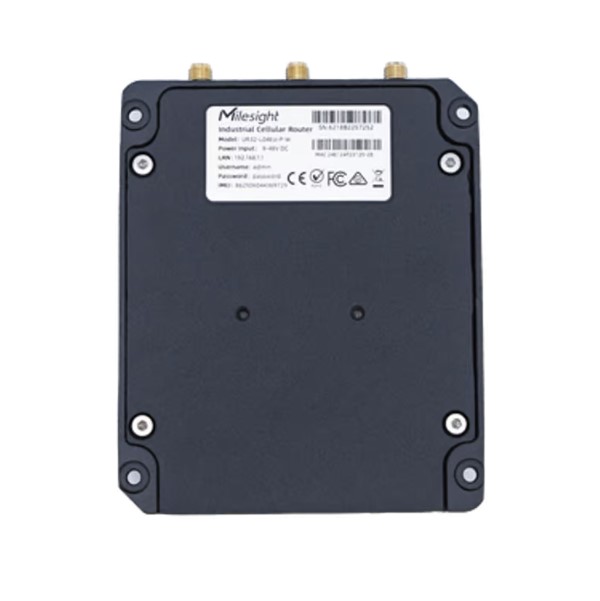

UR32-L04EU-P-W 4G Industrierouter

Allgemein

• Produkttyp: Industrie-Router mit LTE, WLAN, Bluetooth und GNSS
• Modell: NetModule NB1601-LWWtSc-G
• Anwendung: Vernetzung industrieller Systeme, Remote Management, Smart Building, Mining, POS und Digital Signage
• Montageart: Hutschienenmontage (DIN-Rail)
• Abmessungen (B×H×T): 45 × 124/134 × 110/121 mm
• Gewicht: 450 g
• Schutzart: IP40
• Betriebstemperatur: –40 bis +70 °C
• MTBF: 300.000 h (ca. 34 Jahre bei 40 °C Umgebungstemperatur)
• Zertifizierung: CE, UKCA, UL/IEC/EN 62368-1, RoHS

Mobilfunk

• Technologien: LTE, UMTS, GSM (Multimode)
• LTE-Kategorien: Cat 4
• Unterstützte LTE-Bänder: B1, B3, B5, B7, B8, B20
• 3G-Bänder: B1, B2, B5, B8
• 2G-Bänder: B2, B3, B5, B8
• Down-/Uploadrate: bis zu 150 Mbit/s Downlink, 50 Mbit/s Uplink
• SIM-Steckplätze: 2× Micro-SIM (3FF)
• Antenne: 2× SMA-Buchsen (2×2 MIMO)
• Region: EMEA (Europa, Nahost, Afrika)
• FCC ID: XPYTOBYL210

WLAN / Bluetooth

• Standard: Dualband IEEE 802.11 a/b/g/n (Wi-Fi 4)
• Frequenzen: 2,4 GHz und 5 GHz
• Bluetooth: Version 4.2 mit Bluetooth Low Energy
• Modi: Access Point, Client oder Dual-Modus (Mesh Point, AP-Client)
• Max. Datenrate: 144 Mbit/s (2,4 GHz, 2×2 MIMO), 150 Mbit/s (5 GHz, SISO)
• Sicherheitsfunktionen: WPA1/2/3, Enterprise, Fast Roaming (802.11r), Protected Management Frames (802.11w)
• Antenne: 2× SMA-Buchsen (2×2 MIMO)
• FCC ID: Z64-WL18DBMOD

GNSS

• Empfänger: Multi-GNSS (GPS/QZSS, Galileo, GLONASS, BeiDou)
• Chipset: u-blox M8, 72 Kanäle
• Empfindlichkeit: bis –164 dBm
• Genauigkeit: bis zu 2,5 m CEP
• Modi: Standalone, Assisted GPS
• Ausgang: JSON- oder NMEA-Datenstrom
• Antenne: 1× SMA-Buchse (aktiv oder passiv)

Netzwerk & Anschlüsse

• Ethernet: 4× Fast Ethernet (10/100 Mbit/s, Auto-MDIX)
• Stecker: RJ45
• USB: 1× USB 2.0 Host (Typ A)
• Serielle Schnittstellen:
  • 1× RS-232
  • 1× RS-232/485-Kombianschluss (softwareumschaltbar)
  • Geschwindigkeit: bis 115.200 Bit/s
  • Abschlusswiderstand: 120 Ω (RS-485, softwarekonfigurierbar)
• Digitale I/O: 4× (2× DI, 2× DO, potentialgetrennt 1500 VDC)
• Ausgänge: Relais (NO/NC, 0–32 VDC, 1 A)
• Steckverbinder: 3,5 mm Terminalblock mit Schraubsicherung

Stromversorgung

• Eingangsspannung: 12–24 V DC (±20 %)
• Leistungsaufnahme: typ. 7 W, max. 10 W
• Anschluss: 3,5 mm Terminalblock mit Schraubsicherung

Softwarefunktionen

• Betriebssystem: NetModule Router Software
• Routing: OSPF, BGP, VRRP, VLAN, Multipath-TCP, Policy- und Destination-Based Routing
• VPN: OpenVPN, IPsec (IKEv1/v2), GRE, L2TP, PPTP, CSD Dial-In
• Firewall: Stateful Inspection, NAT/NAPT, Bridge Filtering
• WLAN-Funktionen: AP/Client/Mesh, Multi-SSID (bis 8 SSIDs), Band Steering, Fast Roaming
• Link Management: Priorisierung, Aggregation, Load Balancing, Failover
• Dienste: DHCP, DNS, NTP, DynDNS, MQTT Broker, SNMP, HTTP/HTTPS, SSH, SMS, E-Mail
• Fernwartung: SNMPv3, SSH, Telnet, HTTPS, NetModule Vendor MIB
• Updates: FOTA, USB, HTTP(S), (S)FTP, TFTP
• Entwickler-Tools: SDK-Unterstützung für kundenspezifische Anwendungen

Besonderheiten

• Modular: Erweiterungen über Mini-PCIe-Slot möglich
• Sicherheitsfunktionen: ECC-Zertifikate, SCEP, RADIUS, "Let's Encrypt" Integration
• Energieeffizient: geringer Stromverbrauch bei hoher Datenverfügbarkeit
• Langzeitverfügbarkeit: für industrielle Einsatzumgebungen optimiert
