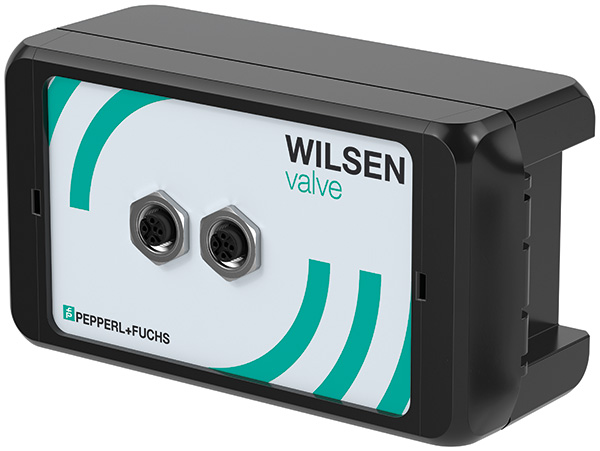

WILSEN.valve WS-VAL-4ZL-F406-B41-01-02 zum Anschluss von bis zu 2 Low-Power-Zweidraht-Doppelsensoren

Batteriebetrieben

Datenübertragung über LoRaWAN

LoRaWAN-Downlink-Kanal: zur Abfrage und Anpassung von Parameterwerten

Bluetooth-Schnittstelle: für Inbetriebnahme, Parametrierung und Diagnose

Der Funksensorknoten mit LoRaWAN-Schnittstelle ist speziell zur Überwachung der Ventilstellungen von 90°-Handhebelventilen konzipiert und ermöglicht den Anschluss von bis zu 2 Low-Power-Zweidraht-Doppelsensoren.

Funktion

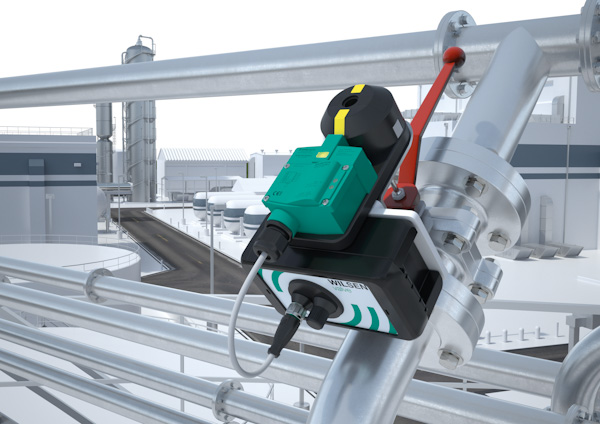

Der Funksensorknoten dient zur Fernüberwachung von Ventilstellungen von 90°-Handhebelventilen. Die Ventilstellung sowie weitere Mess- und Zustandsdaten der angeschlossenen Sensoren und des Funksensorknotens werden in einstellbaren Zeitintervallen erfasst und an das LoRaWAN-Netzwerk übertragen. Dort stehen die Daten zur Anzeige oder Weiterverarbeitung zur Verfügung.

Über den LoRaWAN-Downlink-Kanal kann aus der Ferne auf den Funksensorknoten zugegriffen werden, um Geräteparameter abzufragen oder anzupassen. Die Parametrierung kann auch über die integrierte Bluetooth-Schnittstelle mit einem Mobilgerät (Smartphone oder Tablet) und der WILSEN-App durchgeführt werden.

Produktkategorie: LoRaWAN Sensoren
Funkstandard: Bluetooth LE, GPS/GLONASS/GALILEO, LoRaWAN
Gehäuse/Schutzklasse: IP66, IP67
Hersteller: Pepperl + Fuchs
Sensoren: Positionserfassung / Detektion , Temperatur
Pepperl + Fuchs
Pepperl+Fuchs wurde bereits 1945 in Mannheim gegründet. Heute ist das Unternehmen Pepperl+Fuchs in aller Welt als Pionier und Innovator im elektrischen Explosionsschutz und der Sensorik bekannt. Pepperl+Fuchs beschäftigt weltweit ca. 5900 Mitarbeiter an verschiedenen Standorten. Mit mehr als 80 Tochtergesellschaften weltweit ist das Unternehmen einer der Marktführer in der Entwicklung und Herstellung von elektronischen Sensoren und Komponenten für den weltweiten Automatisierungsmarkt.
Elektronische Bausteine und Sensoren von Pepperl+Fuchs werden in der Fabrik- und Prozessautomatisierung eingesetzt. Dazu zählen zum Beispiel auch Komponenten für Chemieanlagen und Bohrinseln oder Bauteile für die Automobilindustrie und den Maschinen- und Anlagenbau.

Weiterführende Links des Herstellers
Technische Daten

Hauptsensor

  • Geeignete Sensoren: Induktive Doppelsensoren
  • Ausgangstyp: Zweidraht und Zweidraht mit minimalem Reststrom
  • Anzahl anschließbarer Sensoren: bis zu 2
  • Abfrageintervall (zyklisch): gemäß eingestelltem LoRaWAN-Übertragungsintervall und/oder GPS-Erfassungsintervall
  • Abfrageintervall (ereignisgesteuert): 1 min ... 24 h

Integrierte Sensorik

  • GPS-Sensor: Zur Geo-Positionsbestimmung
  • Erfassungshäufigkeit (GPS): 30 min ... 24 h
  • Temperatursensor:
    • Auflösung: 0,5 °C
    • Genauigkeit: ± 2 °C

Elektrische Daten

  • Batterietyp: Hochleistungs-Lithium-Batterie, 3,6 V, 13000 mAh
  • Batterielebensdauer: ca. 10 Jahre (bei 3 Messungen/Funkübertragungen pro Tag)
  • Schnittstelle 1 - Typ: Bluetooth 5.0 LE
  • Sendeleistung (Bluetooth): +8 dBm
  • Frequenzbereich (Bluetooth): 2402 ... 2480 MHz
  • Schnittstelle 2 - Typ: LoRaWAN
  • LoRaWAN-Spezifikation: V1.0.3
  • LoRaWAN-Gerätetyp: Klasse-A
  • Sendefrequenz (LoRaWAN): 868 MHz
  • Sendeleistung (LoRaWAN): +8 dBm
  • Frequenzbereich (LoRaWAN): 863 ... 870 MHz (Europa)
  • Übertragungsintervall: 10 min ... 24 h

Mechanische Daten

  • Höhe: 74 mm
  • Breite: 81 mm
  • Länge: 182 mm
  • Gewicht: 570 g
  • Schutzart: IP66 / IP67
  • Material (Gehäuse): PC (UL94-V0)
  • Material (Buchse): Messing, vernickelt
  • Gewinde (Buchse): M12 x 1
  • Polzahl: 4

Umgebungsbedingungen

  • Betriebstemperatur: -25 ... 70 °C
  • Lagertemperatur: -40 ... 85 °C

Richtlinienkonformität

  • Elektromagnetische Verträglichkeit: EN 301 489-1, EN 301 489-3, EN 301 489-17, EN 301 489-19
  • Funkanlagen-Richtlinie: EN 300 220-2, EN 300 328, EN 303 413
  • RoHS: EN 63000
  • Mechanische Belastbarkeit: EN IEC 60947-5-2

Anschluss

  • Anzahl der Kanäle: 2
  • Kabellänge (max.): 10 m
  • Anschlussart: Gerätebuchse
  • Eingangstyp: NAMUR
