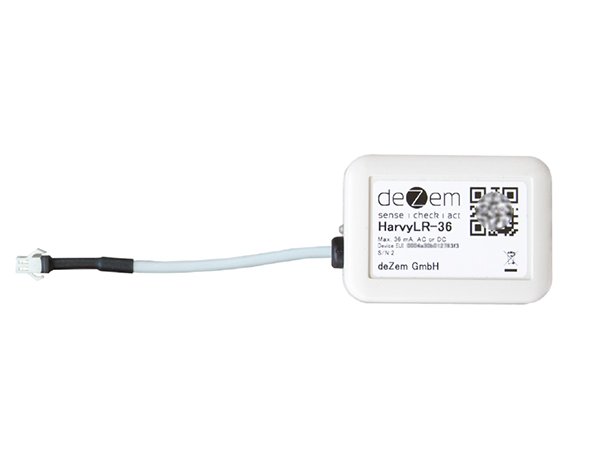

HarvyLR-36 energieautarker (batteriefrei) LoRa IoT Stromsensor

Produktinformationen "HarvyLR-36 energieautarker (batteriefrei) LoRa IoT Stromsensor"
HarvyLR ist ein LoRaWAN-Sensor für zwei große Anwendungsbereiche:
  • praktische Effektivstromerfassung in beliebigen elektrischen Haupt- und Unterverteilungen bzw. unmittelbar an den Anlagen; hierfür werden die bewährten deZem Stromwandler mit vorbereitetem Steckkontakt verwendet;
  • einfache Erfassung von 4-20 mA Analogsignalen beliebiger Quellen (nur HarvyLR-36), ggf. weit verteilt in Werkshallen, Gebäudekomplexen oder Außengeländen.
Im Unterschied zu üblichen IoT-Sensoren benötigt der HarvyLR keine Batterie oder externe Stromversorgung. Die hochinnovative Elektronik dieser speziellen deZem Entwicklung speist den Sensor aus dem Messsignal, ohne es messtechnisch zu verfälschen.
Versionsunterschiede:
  • HarvyLR-36: für deZem Klappstromwandler (max. 25mA AC) und 4-20 mA DC-Signale
  • HarvyLR-360: wie HarvyLR-36, jedoch für max. 250mA AC und 360 mA DC-Signale
 JST Verlängerungskabel (1m/2m) auf Anfrage erhältlich.
Produktkategorie: LoRaWAN Sensoren
Funkstandard: LoRaWAN
Gehäuse/Schutzklasse: IP20
Hersteller: deZem
Sensoren: 4-20mA, Strom, Sub-Meter
Zulassung: CE/RED (Europa)

Funktechnologie

  • LoRaWAN v1.03
  • Class A Device
  • EU863-870 Mhz

Schnittstellen

  • JST-Buchse , passend zu deZem Klappstromwandlern

Gehäuse

  • IP20

Allgemein

  • Größe (LxBxH):  22x69x49 mm
  • Arbeitstemperaturbereich: 0-55°C
  • Luftfeuchtigkeit 30-60%
  • Gewicht: 50 g

Besonderheit

  • Eingangsstrom 0-36 mA
  • Keine Batterie notwendig - selbstversorgend
  • für Klappstromwandler W15, W80/T80, W150 von deZem sowie 4-20 mA DC-Eingangssignale
  • Signalstrom (AC oder DC) von durchschnittlich nur 0,15 mA genügt, um Messwerte im 10-Minuten-Takt zu erfassen und zu versenden
  • Montage freihängend oder Kabelbinder
  • Konfiguration und Updates über Bluetooth möglich
  • wartungsfrei

Zulassung

  • CE (Europa)

Welche Stromsignale kann der HarvyLR erfassen?

Der HarvyLR ist ein LoRaWAN-Sensor zur Erfassung von Gleich- und Wechselströmen. Der Sensor kann folgende sowohl übliche Analogsignale von 4-20 mA als auch Gleich- und Wechselströme digitalisieren. HarvyLR-36: für Gleichströme bis 36 mA (typischerweise 4-20 mA DC) sowie Wechselströme bis 25 mA (Effektivwert AC) HarvyLR-360: für Gleichströme bis 360 mA sowie Wechselströme bis 250 mA (Effektivwert AC)

Wo kommt der HarvyLR zum Einsatz?

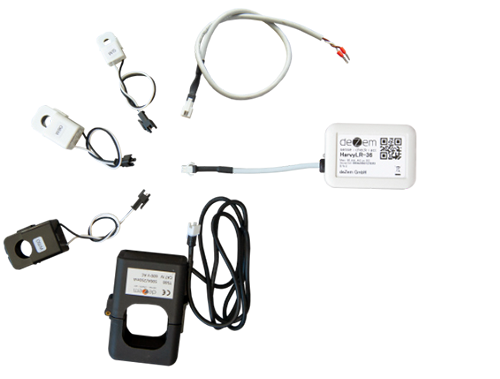

Eine typische Anwendung liegt in der Erfassung von Effektivströmen in elektrischen Haupt- oder Unterverteilungen bzw. direkt an den Anlagen. Hierfür wird er einfach mit einem passenden deZem Klappstromwandler kombiniert.

Wie wähle ich den passende Klappstromwandler?

Die Wahl der HarvyLR-Variante und des entsprechenden Klappstromwandlers hängen vom maximal erwarteten Primärstrom sowie dem Aderdurchmesser (einschl. Isolierung) ab.

Wie hoch ist die Messgenauigkeit der Wandler?

Die Messgenauigkeit ist besser als 1%, auch bei 100 m Entfernung zum Messgerät.

Sie möchten den Gesamtstrom mehrerer Adern ermitteln?

Unter Beachtung des maximal messbaren Primärstroms lassen sich auch der Gesamtstrom mehrerer Adern der gleichen Phase parallel erfassen, vorzugsweise unter Verwendung des HarvyLR-360 in Kombination mit entsprechenden Y-Verbindern. Diese können mit zwei oder mehr Klappstromwandlern verbunden werden. Voraussetzung ist, dass die Wandler vom gleichen Typ sind und die Summe des Sekundärstroms den maximal zulässigen Eingangsstrom nicht überschreitet.

Können auch Adern mit unterschiedlicher Phase addiert werden?

Wandlereingänge mit unterschiedlicher elektrischer Phase können addiert werden. Hierfür wird allerdings ein spezieller Adapter benötigt. Bei Fragen hierzu wenden Sie sich direkt an uns.

Für welche Anwendung kann ich den 4..20 mA Adapter verwenden?

Für den HarvyLR-36 steht für das Auslesen von Sensoren mit 4..20 mA-Ausgang ein passender Adapter zur Verfügung. Sensoren, die sich aus Bewegung von Wind, Wasser oder Licht speisen, beispielsweise Beleuchtungsstärke via PV-Zellen, Anemometer mit Stromausgang, Durchflusssensoren mit direkter Stromausgabe sind hierfür besonders geeignet.

Wie wird HarvyLR konfiguriert und aktualisiert?

Konfiguration und Updates erfolgen per Bluetooth. Mit welcher IOT-Plattform ist HarvyLR kompatibel? Mit dem frei verfügbaren JavaScript Dekoder ist HarvyLR auf nahezu jeder IOT-Plattform verwendbar.

Adapter für 4-20 mA Eingang an HARVYLR-36

Art.-Nr. 007055

4,00 €*
Ladekabel für HarvyLR-36 und HarvyLR-360
USB Ladekabel mit JST (m) Verbinder und integrierter Strombegrenzung auf 50 mA für HarvyLR-36 und HarvyLR-360; insb. für schnelles Laden sowie Konfiguration und Firmwareupdates per Bluetooth, Kabellänge: ca. 50 cm.

Art.-Nr. 007056

14,00 €*
T80 Clamp-on Current Transformer
Diese hochwertigen Klappstromwandler eignen sich ideal für Strommessungen und Überwachungen bis 80 A. Extrem kompakte Abmessungen ermöglichen ihren Einsatz auch dort, wo andere Wandler keinen Platz finden. Sie können z.B. über praktische Steckverbindungen in beliebiger Kombination mit ZM8C-Technik verwendet werden. Leistunsmerkmale: • hohe Wandlerverhältnisse ermöglichen Anbindung über große Distanzen • kein Netzteil erforderlich • einfache Montage und Anbindung über verpolungssichere Steckverbinder, minimaler Verkabelungsaufwand in Verbindung mit Standard-Patchkabeln • breite Modellpalette für unterschiedliche Eingangsströme • großer Strombereich • ausgezeichnete Temperaturstabilität • zulässige Betriebstemperatur: -20 – 50 °C • ab 150 A: Ausgang durch Diode geschützt • flammsicher nach UL-94VO • Standardabweichung bei ZM8C-Verwendung: <1% bei Strömen >3% vom Nominalstrom des betr. Wandlers

Art.-Nr. 005727

36,00 €*
T150 Clamp-on Current Transformer
Diese hochwertigen Klappstromwandler eignen sich ideal für Strommessungen und Überwachungen bis 150 A. Extrem kompakte Abmessungen ermöglichen ihren Einsatz auch dort, wo andere Wandler keinen Platz finden. Sie können z.B. über praktische Steckverbindungen in beliebiger Kombination mit ZM8C-Technik verwendet werden. Leistunsmerkmale: • hohe Wandlerverhältnisse ermöglichen Anbindung über große Distanzen • kein Netzteil erforderlich • einfache Montage und Anbindung über verpolungssichere Steckverbinder, minimaler Verkabelungsaufwand in Verbindung mit Standard-Patchkabeln • breite Modellpalette für unterschiedliche Eingangsströme • großer Strombereich • ausgezeichnete Temperaturstabilität • zulässige Betriebstemperatur: -20 – 50 °C • ab 150 A: Ausgang durch Diode geschützt • flammsicher nach UL-94VO • Standardabweichung bei ZM8C-Verwendung: <1% bei Strömen >3% vom Nominalstrom des betr. Wandlers

Art.-Nr. 005728

51,00 €*
T300 Clamp-on Current Transformer
Diese hochwertigen Klappstromwandler eignen sich ideal für Strommessungen und Überwachungen bis 300 A. Extrem kompakte Abmessungen ermöglichen ihren Einsatz auch dort, wo andere Wandler keinen Platz finden. Sie können z.B. über praktische Steckverbindungen in beliebiger Kombination mit ZM8C-Technik verwendet werden. Leistunsmerkmale: • hohe Wandlerverhältnisse ermöglichen Anbindung über große Distanzen • kein Netzteil erforderlich • einfache Montage und Anbindung über verpolungssichere Steckverbinder, minimaler Verkabelungsaufwand in Verbindung mit Standard-Patchkabeln • breite Modellpalette für unterschiedliche Eingangsströme • großer Strombereich • ausgezeichnete Temperaturstabilität • zulässige Betriebstemperatur: -20 – 50 °C • ab 150 A: Ausgang durch Diode geschützt • flammsicher nach UL-94VO • Standardabweichung bei ZM8C-Verwendung: <1% bei Strömen >3% vom Nominalstrom des betr. Wandlers

Art.-Nr. 005730

87,00 €*
T500 Clamp-on Current Transformer
Diese hochwertigen Klappstromwandler eignen sich ideal für Strommessungen und Überwachungen bis 500 A. Extrem kompakte Abmessungen ermöglichen ihren Einsatz auch dort, wo andere Wandler keinen Platz finden. Sie können z.B. über praktische Steckverbindungen in beliebiger Kombination mit ZM8C-Technik verwendet werden. Leistunsmerkmale: • hohe Wandlerverhältnisse ermöglichen Anbindung über große Distanzen • kein Netzteil erforderlich • einfache Montage und Anbindung über verpolungssichere Steckverbinder, minimaler Verkabelungsaufwand in Verbindung mit Standard-Patchkabeln • breite Modellpalette für unterschiedliche Eingangsströme • großer Strombereich • ausgezeichnete Temperaturstabilität • zulässige Betriebstemperatur: -20 – 50 °C • ab 150 A: Ausgang durch Diode geschützt • flammsicher nach UL-94VO • Standardabweichung bei ZM8C-Verwendung: <1% bei Strömen >3% vom Nominalstrom des betr. Wandlers

Art.-Nr. 005731

105,00 €*
